InkscapeでDesign-
パスエフェクト機能
サブパスのステッチ
パスエフェクト機能の基本については・・・
どんなエフェクト？
複合パスのサブパス間をパスで縫うように繋ぎます。
ハッチングで影を付けたり、髪の毛を描いたりする場合に便利です。

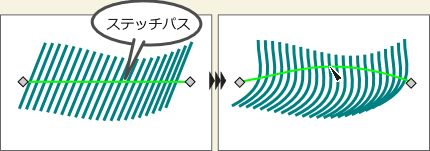

[ステッチパス]というコントロール用のパスを変形させると、追加されたサブパスも変形します。
使いかた

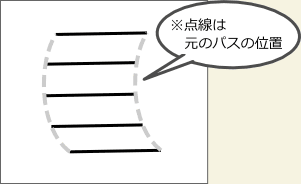

- 複合パスを用意します。

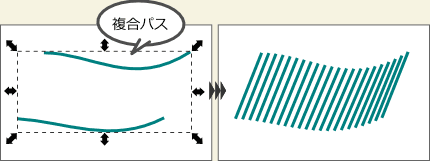

ここでは下記のようなパスを2本描き、メニューバーの［パス］メニューより［連結］を選択して、複合パスにしました。
- 1.で作った複合パスを選択し、[パスエフェクトエディタ]より［サブパスのステッチ］を選択し、[追加]します。
- すると、2本のサブパス間を縫うように、パスが作成されます。パスの本数は［現在のエフェクト］欄の［パスの数］で決まります。

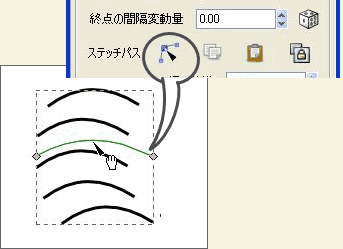

- パスを選択して、［パスエフェクトエディタ］の［ステッチパス］欄にある
（キャンバス上で編集）をクリックすると、[ステッチパス]というコントロール用のパスが緑色で表示されます。
このステッチパスを変形すると、その変形に伴って、追加されたサブパスの形も変形します。
- 元のパスを編集したいときは、ツールボックスより
（ノードツール）に切り替え、パス上をクリックすると、赤いラインで表示され、通常通り編集できます。編集に伴い、ステッチパスの始点／終点の位置も移動します。
詳しくは・・・
4つのアイコン
については・・・
［現在のエフェクト］欄の4つのアイコンの機能は、他のパスエフェクトと同様です。［エンベロープ］のページを参考にしてください。
サブパスの向きが揃っていないと・・・
サブパスの向きが揃っていないと、下記のようになってしまいます。
その場合は、ツールボックスよりノードツール（ノードツール）に切り替えて片方のパスのみ選択後、メニューバーの[パス]メニューより
を選択します。
[向きを逆に]については・・・

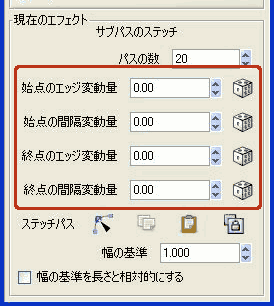

［エッジ変動量］と［間隔変動量］について

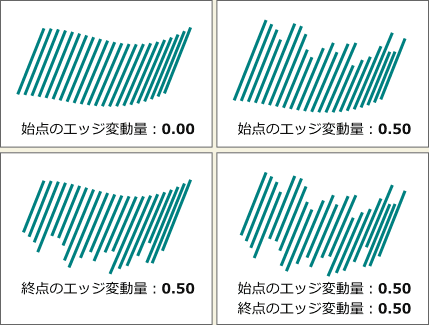

エッジ変動量
設定すると、始点／終点の位置が値に合わせてランダムになります。右側の
を押すと、結果が少しずつ変化するので、好みの感じになるまで押して調整します。

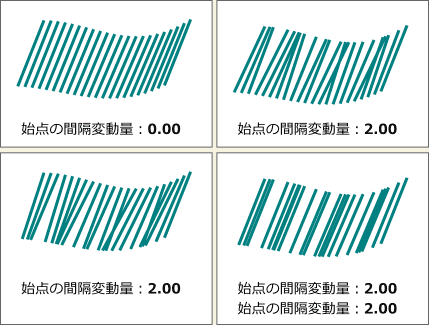

間隔変動量
間隔をランダムにします。こちらも、を押すたびに結果が少しずつ変化します。
試しにいろいろ作ってみます。

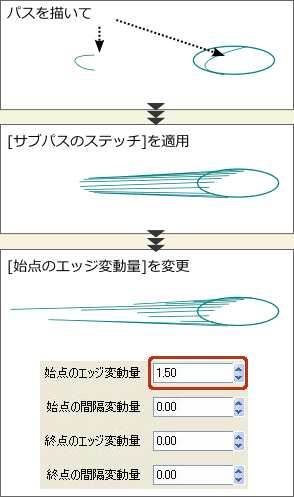

①玉がびゅんと飛んでいる感じ

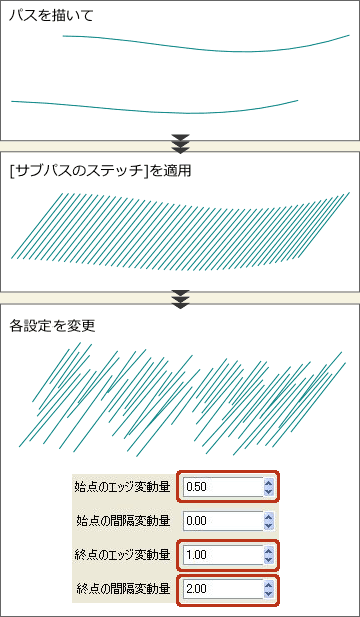

②雨っぽい感じ

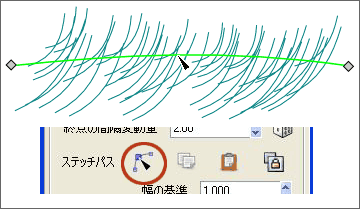

③髪の毛っぽい感じ
上記でできたものを、ステッチパスの（キャンバス上で編集）を選択し、少し湾曲させました。
[幅の基準]オプションについて

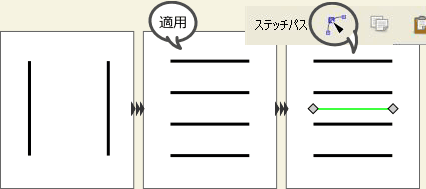

例えば、下記のように複合パスに[サブパスのステッチ]を適用し、ステッチパスの（キャンバス上で編集）を選択後、
ステッチパスを湾曲させたとき、[幅の基準]の値よってサブパスの変化のしかたが変わります。

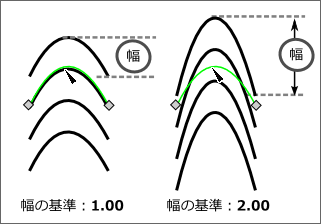

- [幅の基準]が1.00の場合は、サブパスの変化の幅はステッチパスの幅と同じになります。
- [幅の基準]が2.00の場合は、サブパスの変形の幅が2倍になります。

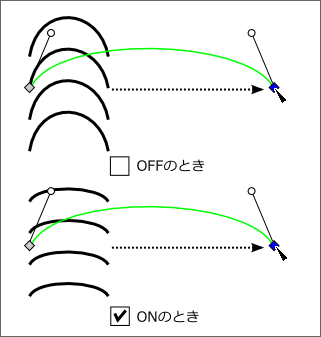

[幅の基準を長さと相対的にする]のON／OFFの違いは、
- OFFの場合は、サブパスの変化の幅は、ステッチパスの幅と同じになります。
- ONの場合は、サブパスとステッチパスの、幅と長さの比率は同じになります。（※[幅の基準]：1.00の場合）

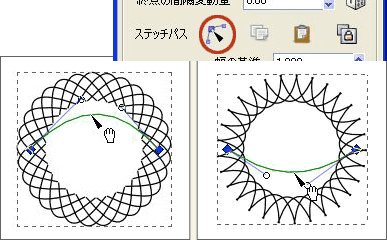

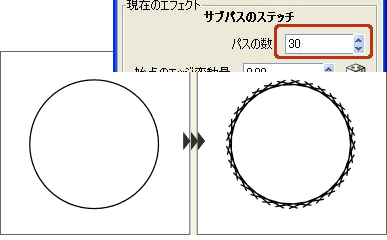

円に［サブパスのステッチ］を適用すると
円を重ねて、一方を回転させてから複合パス化したものに［サブパスのステッチ］を適用するとどうなるでしょう？
試しに円でやってみます。
（円／弧ツール）で円を描き、
［Ctrl］+D）します。
こんなのも
Inkscapeのマニュアルサイト（
［Inkscape: Guide to a Vector Drawing Program］の［Stitch Sub-Paths］のページにこんなのも載ってました。）
