エクステンション

パスから生成-2

エクステンションの基本については・・・

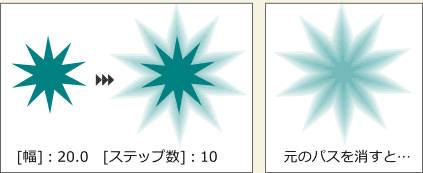

［後光をインセット／アウトセット］

選択中のパスの複数のコピーを重ね、それぞれを少しずつオフセットし、透明度を設定することで、パスに後光のイメージを加えます。
生成されたコピーはグループ化され、元のパスの上に配置されます。

使いかた

シェイプオブジェクト（）とテキストオブジェクト（）は、先にパスに変換しておきます。

  1. メニューバーの[エクステンション]メニューより、[パスから生成]-[後光をインセット／アウトセット]を選択し、ダイアログを開きます。
  2. ［幅］で後光の幅を、［ステップ数］で複製して重ねるパスの数を設定します。
  3. パスを選択し、[適用]を押します。

［散乱］

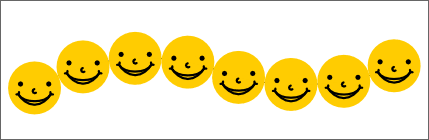

選択中の一方のパスを、スタンプで押したようにもう一方のパスに沿って配置します。

この［散乱］というエクステンションは、[エクステンション]メニューのひとつである［パターンをパスに沿わせる］から派生した機能です。［パスエフェクト機能］の［パスに沿うパターン］も［パターンをパスに沿わせる］から派生しているため、3つの機能はよく似ていてややこしいので下記にまとめています。

基本的な使いかた

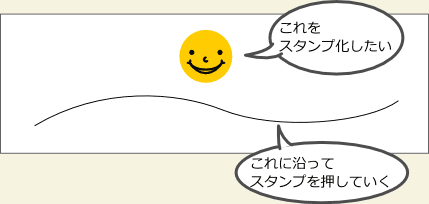

  1. スタンプ化したいパスと、スケルトンパス（＝パターンを沿わせる方のパス）を描きます。
  2. スタンプ化する方のパスは、複数ある場合はグループ化し、スケルトンパスより重なりの順序が前面になるように配置します。
  3. メニューバーの[エクステンション]メニューより、[パスから生成]-[散乱]を選択してダイアログを表示し、各項目を設定後、両方のパスを選んでを押します。

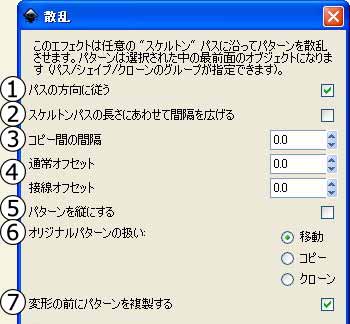

各設定項目について

③ ④ ⑤の設定項目は、［パスエフェクト機能］の［パスに沿うパターン］と同様ですので、そちらを参考にしてください。

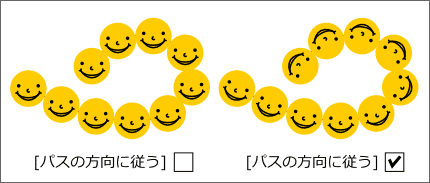

①パスの方向に従う

ONの場合は、パスの方向に合わせて回転します。

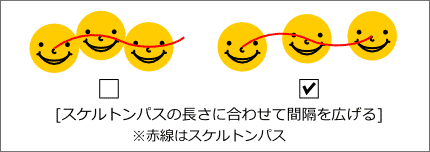

②スケルトンパスの長さに合わせて間隔を広げる

OFFのときは、コピー間の間隔は③の[コピー間の間隔]の設定値になります。
ONのときは、スケルトンパスの長さを等分するように、自動的に間隔が設定されます。

③コピー間の間隔

パスに沿うパターン > 間隔を参考にしてください。

④通常オフセット／接線オフセット

パスに沿うパターン > 通常オフセット／接線オフセットを参考にしてください。

⑤パターンを縦にする

パスに沿うパターン > パターンを縦にする を参考にしてください。

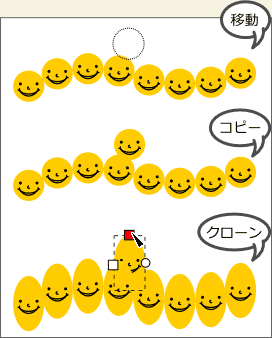

⑥オリジナルパターンの扱い
  • [移動]の場合は、コピー元のパスはなくなります。
  • [コピー]の場合は、コピー元のパスはそのまま残ります。
  • [クローン]の場合は、リンク関係になります。

補間

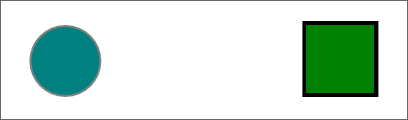

2つのパスの間を埋めるように徐々に変化させたパスを、ステップ数に応じて生成します。

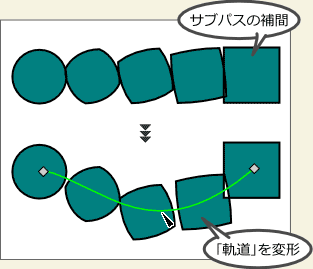

パスエフェクト機能の［サブパスの補間］との違い
  • [補間]では、2つのパスのスタイル（フィル／ストロークの色や線幅）も徐々に変化させることができますが、パスエフェクト機能の［サブパスの補間］の場合は、単体の複合パスに適用するため、パスの形状しか補間することができません。
  • [補間]では、一度生成されたパスは変更不可ですが、パスエフェクト機能の［サブパスの補間］の場合は、適用後に元のパスの形状や、ステップ数などを何度でも修正することができます。また、2つのパス間を補間する軌道を変形することもできます。
基本的な使い方
  1. パスを2つ配置します。
  2. メニューバーの[エクステンション]メニューより、[パスから生成]-[補間]を選択してダイアログを表示し、各項目を設定後、両方のパスを選んでを押します。
各設定項目について

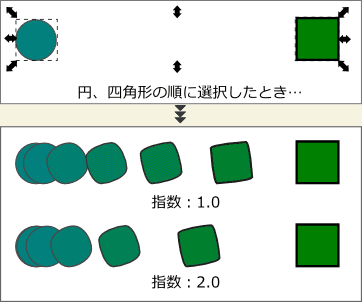

①指数

配置の間隔に関するオプションです。

0.0のときに等間隔、0.0以外の場合は、間隔が徐々に変化し、0.0より正負に離れていくにつれて変化量が大きくなります。
正の数値を設定した場合は、先に選択した側から徐々に間隔が広くなっていきます。負の数値の場合はその逆になります。

②補間のステップ数

選択中の2つのパスの間に何段階作成するかを設定します。

③補間終端パスを複製する

ONのとき、元の2つのパスの上にパスが複製されます。

④スタイルを補間する

ONのとき、フィル／ストロークのスタイル設定も段階的に補間されます。

OFFのときは、パスの形だけが補間されます。スタイルは最初に選択したパスのスタイルがそのまま使われます。

※[補間方式]については、わかり次第追加したいと思います。

2つのパスの「向き」と「開始位置」に注意が必要です

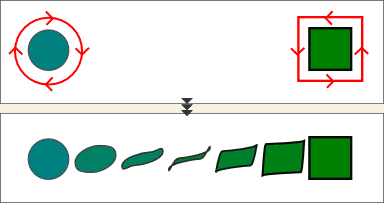

下図の赤線はパスの「向き」を表しています。このようにパスの向きが揃っていないと、[補間]したとき次のようになります。
この場合は、一方のパスの向きを逆ににして適用しなおします。

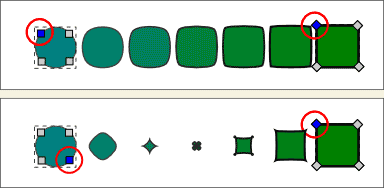

また、「開始位置」にも影響を受けます。

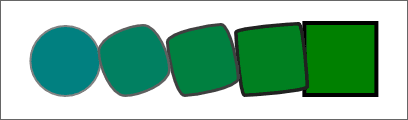

下記の例では、左端の円と右端の四角形を[補間]した結果です。
向きを揃えた上で、円を回転させ、パスの開始位置をずらしています。
※赤い円マークを付けているノードが開始位置です。

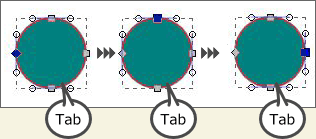

パスの向きと開始位置を確認するには

ノードツールでパスを選択すると、全てのノードが表示され、且つノードの選択は解除になっている状態になります。

［tab］キーを押すと、ノードが一つ選択されます。これがパスの開始位置です。［tab］キーを押すごとに2番目、3番目のノードが選択されていきます。これでパスの向きがわかります。

パスの向きを反転させるには

メニューバーの[パス]メニューよりを選択します。
