InkscapeでDesign-
エクステンション
パスから生成-1
エクステンションの基本については・・・
ヴォロノイパターン
ボロノイ図のイメージのパターンを作成します。
ボロノイ図とは・・・
Wikipediaのボロノイ図を参考にしてみてください。
使いかた

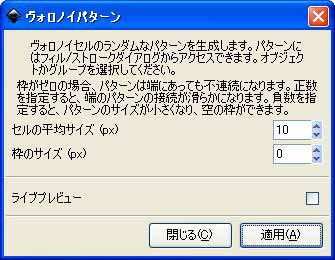

- メニューバーの[エクステンション]メニューより、[パスから生成]-[ヴォロノイパターン]を選択し、ダイアログを表示します。

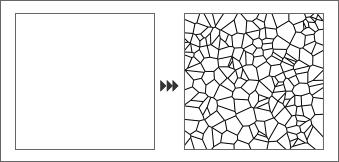

- パターンを設定する領域を選択し、[適用]を押します。
作成されたパターンは
[フィル／ストローク]ダイアログの[パターン]に登録され、通常のパターンと同様に扱うことができます。
各設定項目について
[セルの平均サイズ]

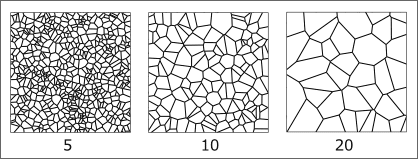

セルの平均サイズを設定します。
[枠のサイズ]
数値が大きい程、パターンの境界がなめらかに繋がります。

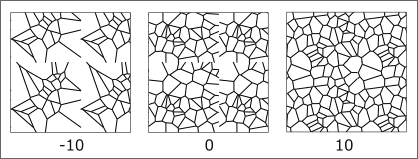

下記の例は、[セルの平均サイズ]を10、[枠のサイズ]を、-10、0、10の3パターンに設定してそれぞれ[適用]したものですが・・・
選択ツールのツールコントロールバーで、
（オブジェクトの変形に従ってパターンも変形）ボタンをOFFにした状態で、枠だけを拡大すると下記のようになります。
数値が大きいほどパターンの切れ目がきれいに繋がります。
［パターンをパスに沿わせる］
パスのコピーを別のパスに沿わせて配置します。
この［パターンをパスに沿わせる］というエクステンションから派生した機能で、［パスエフェクト機能］の［パスに沿うパターン］と、[エクステンション]メニューのひとつである[散乱]があります。
3つの機能の大まかな相違点については・・・
基本的な使いかた

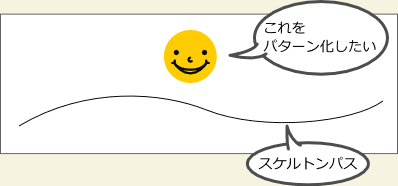

- パターン化したいパスと、スケルトンパス（＝パターンを沿わせる方のパス）を描きます。
- パターン化する方のパスは、複数ある場合はグループ化し、スケルトンパスより重なりの順序が前面になるように配置します。
- メニューバーの[エクステンション]メニューより、[パスから生成]-[パターンをパスに沿わせる]を選択してダイアログを表示し、各項目を設定後、両方のパスを選んで
を押します。

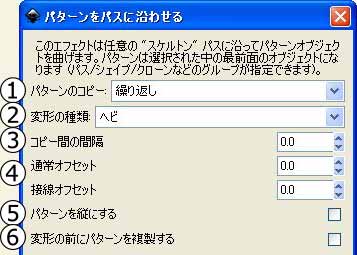

各設定項目について
① ③ ④ ⑤の設定項目は、［パスエフェクト機能］の［パスに沿うパターン］と同様ですので、そちらを参考にしてください。
①パターンのコピー
パスに沿うパターン > パターンのコピーを参考にしてください。
②［変形の種類］

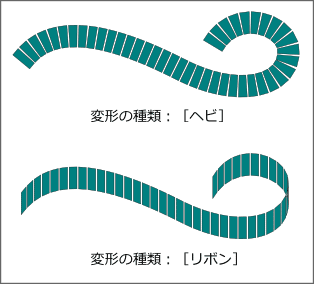

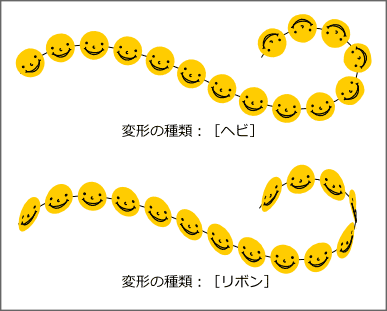

[ヘビ]を選択すると、スケルトンパスの向きに合わせてコピーしたパスが回転します。蛇腹ホースのイメージです。[リボン]を選択すると、リボンや帯のようなイメージの配置になります。

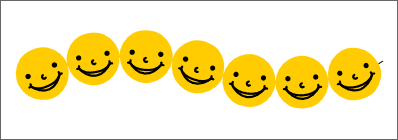

黄色の顔を当てはめてみると・・・
③コピー間の間隔
パスに沿うパターン > 間隔を参考にしてください。
④通常オフセット／接線オフセット
パスに沿うパターン > 通常オフセット／接線オフセットを参考にしてください。
⑤パターンを縦にする
パスに沿うパターン > パターンを縦にする を参考にしてください。
⑥［変形の前にパターンを複製する］

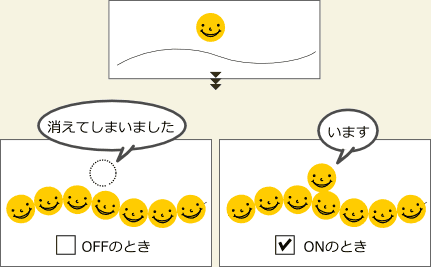

このオプションにチェックが入っていないと、を押した時点で、パターン化に使ったパスは消えてしまいますが、チェックを入れておくと残ります。
［モーション］と［押し出し］
この2つの機能は、パスを押し出して立体的にします。
2つの機能の違いは、［モーション］が一つのパスを押し出して立体化するのに対し、［押し出し］は2つのパスをつないで立体化します。
下記のパスを使って実際に試してみます。
まずは、［モーション］から
メニューバーの[エクステンション]メニューより[パスから生成]-[モーション]を選択し、ダイアログを開きます。
パスを選択し、［押し出しの大きさ］と、押し出す方向の［角度］を設定し、すると・・・

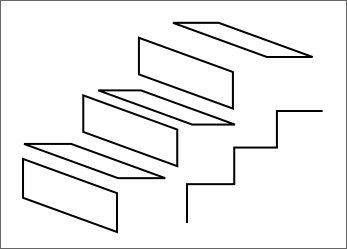

押し出されたパスはグループ化されています。ばらしてみると下記のようになりました。一つ一つが面になっています。
それぞれの面に色を付けてみました。
次に、［押し出し］を試してみます
メニューバーの[エクステンション]メニューより[パスから生成]-[押し出し]を選択し、ダイアログを開きます。
こちらは、パスが2つ必要です。複製して2つにし、奥になる方を少し縮小しました。
2つのパスを選んでします。

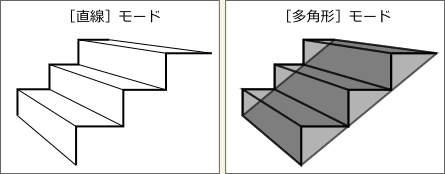

［直線］モードと［多角形］モードをそれぞれ[適用]すると下記のようになります。

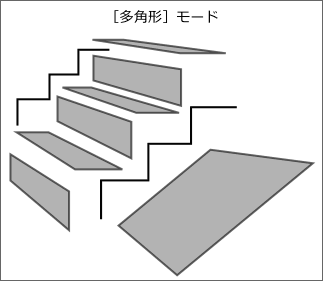

［直線］モードでは、2つのパスのノードを直線でつないでいるだけですが、［多角形］モードでは、面ができています。
ばらすと下記のようになります。
