InkscapeでDesign- パスの可視化

エクステンション

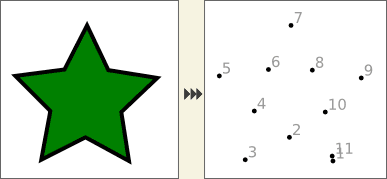

パスのノードの位置に、番号とドットを生成するエクステンションです。パスの開始位置が「1」で、パスの方向に向かって2、3・・・と順に番号が振られていきます。

メニューバーの[エクステンション]メニューより、[パスの可視化]-[ノードの番号付け]を選択し、ダイアログを開きます。

パスを選択し、を押すと、ノードの位置にドットが作成され、番号が振られます。パスは削除されます。
オプションで、ドットのサイズと番号のフォントサイズを指定できます。

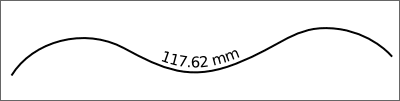

パスの長さを測り、結果をパスに沿って作成します。

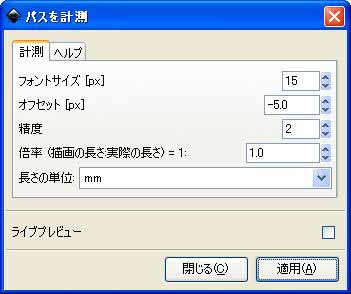

メニューバーの[エクステンション]メニューより、[パスの可視化]-[パスの計測]を選択してダイアログを開き、各項目を設定後、パスを選択してを押します。

フォントサイズ: 作成する文字の大きさを設定します。
オフセット: パスからの位置を設定します。
パスから離したい場合は、負の数値を設定します。
精度: 小数点以下の桁数を設定します。
例えば｢2｣に設定すると、小数点第2位まで表示されます。
倍率: 縮尺を設定します。
[描画の長さ]が1のとき、[実際の長さ]はいくらかを、設定します。例えば｢2.0｣と設定すると、[1：2]で2分の1の縮尺になります。

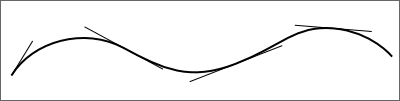

ノードのハンドルをパスとして描きます。
パスを選択後、メニューバーの[エクステンション]メニューより、[パスの可視化]-[ハンドルを描く]を選択します。
上記で使用したパスに適用してみました。

オブジェクトの全体のサイズの寸法線を描きます。
使い方は、メニューバーの[エクステンション]メニューより、[パスの可視化]-[寸法線]を選択し、ダイアログを開きます。
オブジェクトからの距離を[Xオフセット][Yオフセット]に設定し、オブジェクトを選択してを押します。
