パスエフェクト機能

パスに沿うパターン

パスエフェクト機能の基本については・・・

どんなエフェクト？

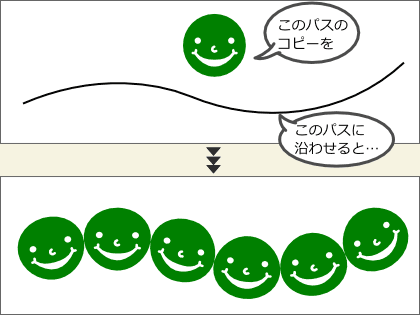

パスのコピーを別のパスに沿わせて配置します。

適用のしかた

  1. パターン化させるパスと、パターンを沿わせるパスの2つのパスを用意します。
    • シェイプオブジェクトやテキストオブジェクトは、はじめにパスに変換しておきます。

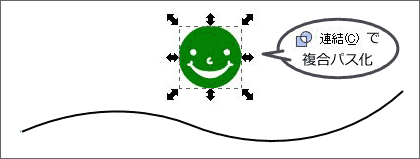

    • 単独のパスのみパターン化できます。パスが複数ある場合は、複合パス化して単独のパスにしておきます。グループ化の場合は、グループ内の一つのパスのみパターン化されてしまいます。

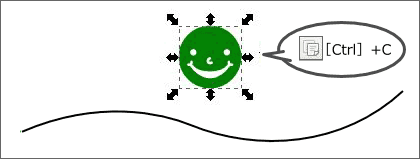

  2. パターン化したい方のパスを選択し、コマンドバーから（または［Ctrl］+C）を押してクリップボードにコピーします。

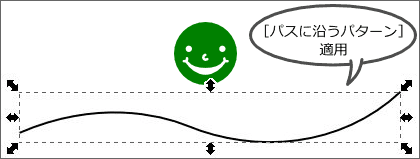

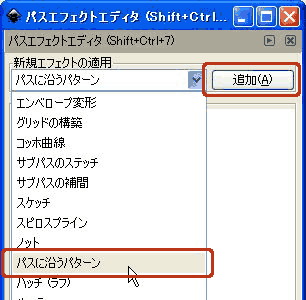

  3. パターンを沿わせる方のパスを選択し、[パスエフェクトエディタ]より［パスに沿うパターン］を[追加]します。

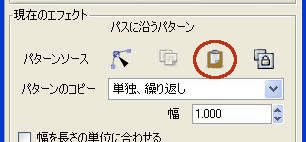

  4. ［現在のエフェクト］欄より[パターンソース]の（パスを貼り付け）をクリックすると、2.でクリップボードにコピーしたパスが貼り付けられます。

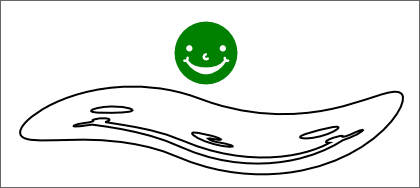

  5. パターンの配置のしかたは4種類あり、最初は［単独、引き伸ばし］モードで設定されます。これは、下記に説明する［現在のエフェクト］欄で変更できます。
    また、フィル／ストロークの設定は、エフェクトを適用している方のパスの設定を受け継ぎます。
    必要ならば適用後、フィル／ストロークの設定を変更します。
4つのアイコンについては・・・

［現在のエフェクト］欄の4つのアイコンの機能は、他のパスエフェクトと同様です。［エンベロープ］のページを参考にしてください。

コピー元のパスのスタイルをそのまま使いたい場合は

コピー元のパスを選択後、コマンドバーより（または［Ctrl］+C）を押してクリップボードにコピーした後、メニューバーの［編集］メニューより［スタイルを貼り付け］をすると簡単です。

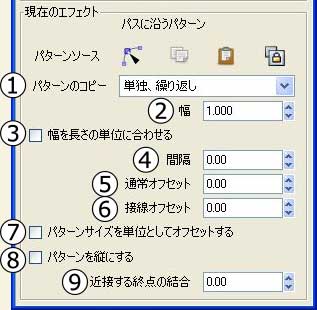

編集のしかた

①パターンのコピー

パターンの配置のしかたを選択します。

※下記の例で、赤い線はエフェクトを適用しているパスの位置を示しています。

  • 繰り返し
  • 繰り返し、引き伸ばし
  • 単独

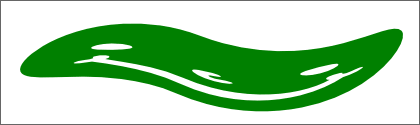

  • 単独、引き伸ばし
②幅

［幅］設定数値分、幅が拡大／縮小します。

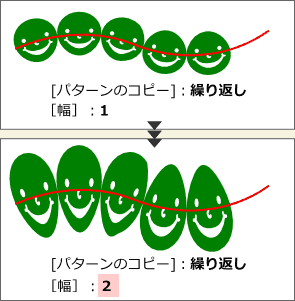

例えば、[① パターンのコピー]が［繰り返し］モードのとき、［幅］を2にすると・・・

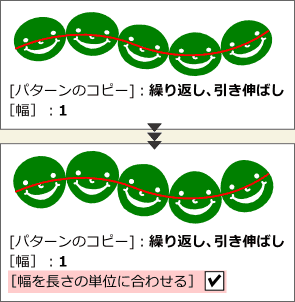

③［幅を長さの単位に合わせる］

[① パターンのコピー]を［繰り返し、引き伸ばし］または［単独、引き伸ばし］に設定している場合に有効なオプションで、ONにすると、引き伸ばして横長に変形しているものを等倍にします。

④間隔

繰り返しパターンの間隔を設定します。（pixel単位）

⑤通常オフセット、⑥接線オフセット、
⑦パターンサイズを単位としてオフセットする

数値の単位は、通常はpixelですが、［⑦ パターンサイズを単位としてオフセットする］をOＮにすると、パターン1つ分のサイズが1単位になります。

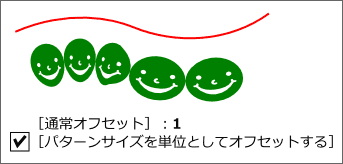

⑤通常オフセット

パスからのオフセットを設定します。

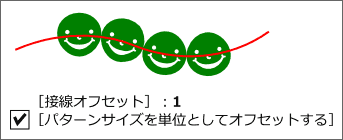

⑥接線オフセット

パスの開始位置からのオフセットを設定します。

開始位置が顔ひとつ分ずれます。「2」に設定すると顔2つ分右にずれる、といった具合です。

⑧パターンを縦にする

パターンの向きを90度回転します。

⑨近接する終点の結合

繰り返しパターンを設定する場合に、隣り合うパターン同士の終点を繋げるかどうかを設定します。 数値を入れると、隣り合う終点同士が数値より近い位置にある場合に繋げます。

例えば

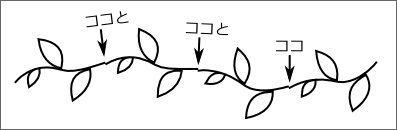

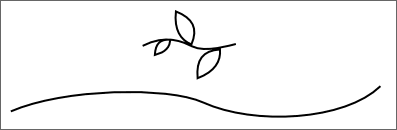

下記の2つのパスを使って［パスに沿うパターン］を作ると、

パターンの間がきれいに繋がりませんでした。

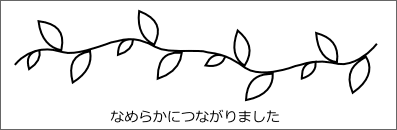

［近接する終点の結合］を5.00に設定してみると・・・

パスを編集するには

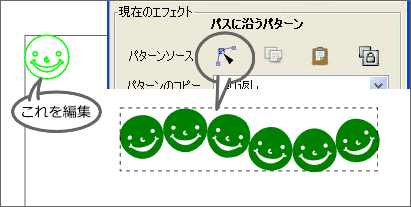

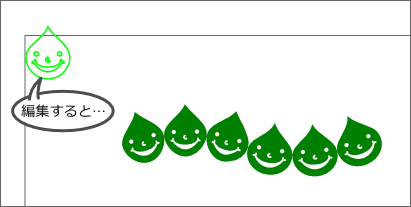

パターンのコピー元のパス（パターンソース）を編集する

パスを選択し、［現在のエフェクト］の[パターンソース]の欄から（キャンバス上で編集）をクリックします。
すると、ページの左上にコピー元のパスが緑のラインで表示されます。

ただし、エフェクトを適用した後に移動している場合は、コピー元のパスも、ページの左上から同じだけ移動した場所に表示されます。

緑のパスを編集すると、パスのコピーも変更されます。

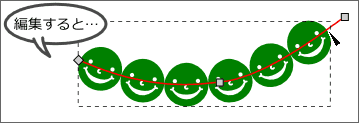

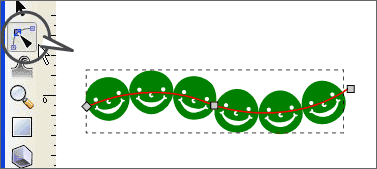

エフェクトを適用したパスを編集する

ツールボックスより（ノードツール）に切り替えて選択すると、赤いラインで表示され、通常のパスと同様に編集できます。

詳しくは・・・
パスにパターンを沿わせる系の3つの機能の違いについて

この［パスに沿うパターン］エフェクトは、［エクステンション］メニューの［パスをパターンに沿わせる］という機能を元に作られています。また、［エクステンション］メニューには［散乱］という機能があり、こちらもまた［パスをパターンに沿わせる］から派生した機能です。

ややこしいので3つの機能の違いを大まかにまとめてみました。
（※下記の例は、それぞれコピー間の間隔を2.00に設定しています。）


[パスエフェクト機能]の[パスに沿うパターン]

（このページの機能）

  • 単体のパスのみ使用可（複数の色を使えない）
  • 適用後の編集が可能で、いつでも元の状態に戻すことができる
  • 直線は自然な曲線に変形される

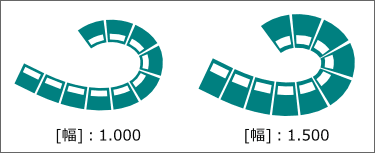

  • 幅（パターンの太さ）を設定できる
［エクステンション］メニューの［パスをパターンに沿わせる］
  • グループ化のオブジェクトを扱うことができる
  • 適用後の編集は不可
  • 直線は曲線に変形しない

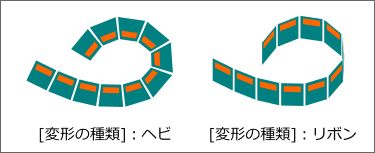

  • 変形の種類を2種類から選択できる

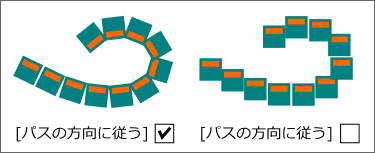

［エクステンション］メニューの［散乱］
  • グループ化のオブジェクトを扱うことができる
  • 変形せずに、パスに沿ってスタンプで押したように配置
  • 適用後の編集は不可。ただし、クローンを選択できる。
