InkscapeでDesign- ［対称化］タブ

タイルクローンを作成

［対称化］タブ

タイルクローンの基本については・・・

タイルクローンの基本

この［対称化］タブでは、プルダウンメニューより、「ウォールペーパー・グループ」という17種類のパターンを選択することができます。

ウォールペーパー・グループとは

平面状に対称を伴って繰り返される模様は、「ウォールペーパー・グループ」という17種類のパターンに分類することができるそうです。詳しくは「Wikipedia-Wallpaper group」を参考にしてください。（※英文の外部リンクです。このページの下の方に、実際の模様の例が掲載されているので、なんとなくイメージをつかめるのではないかと思います。）

設定のしかた

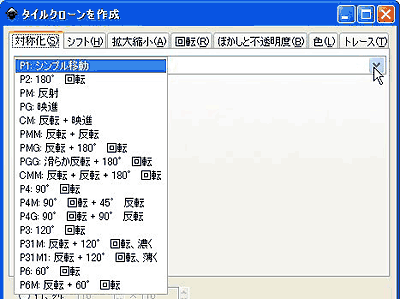

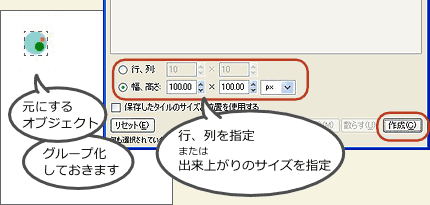

をクリックして表示されるプルダウンメニューよりパターンのタイプを選択後、元になるオブジェクトを選択し [行、列]または、[幅、高さ]のいずれかにチェックを入れて数値を入力後、ボタンを押します。（※複数のオブジェクトを選択する場合はグループ化しておく必要があります。）

17種類のパターンを上から順に試してみます。

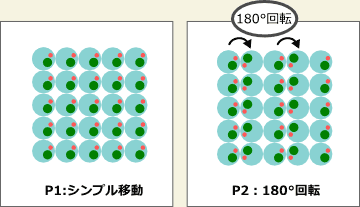

P1:シンプル移動　P2：180°回転

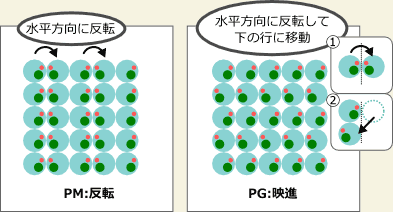

PM:反転　PG:映進

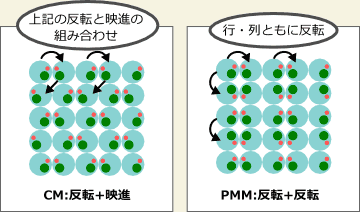

CM:反転+映進　PMM:反転+反転

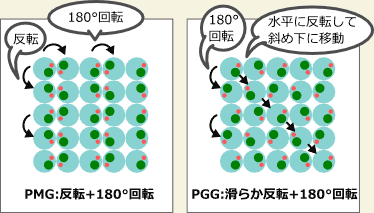

PMG:反転+180°回転　PGG:滑らか反転+180°回転

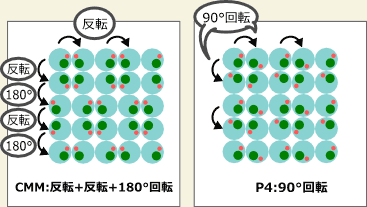

CMM:反転+反転+180°回転　P4:90°回転

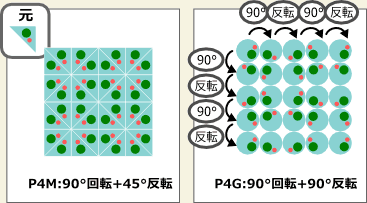

P4M:90°回転+45°反転　P4G:90°回転+90°反転

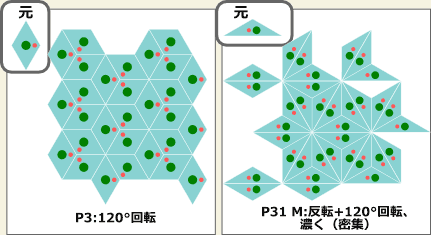

P3:120°回転　P31 M:反転+120°回転、濃く（密集）

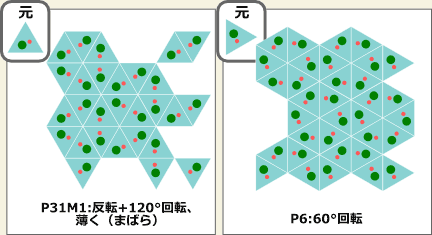

P31M1:反転+120°回転薄く（まばら）　P6:60°回転
P6M:反転+60°回転
