パスエフェクト機能
結び目
パスエフェクト機能の基本については・・・
どんなエフェクト？

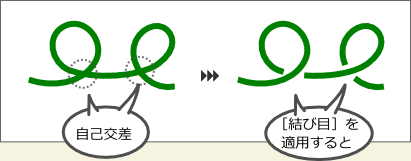

パスが自己交差している箇所で、片方のパスの一部を非表示にします。
使いかた

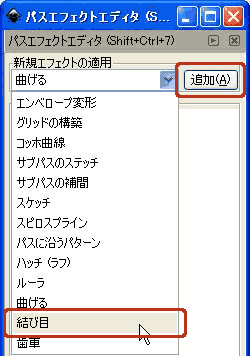

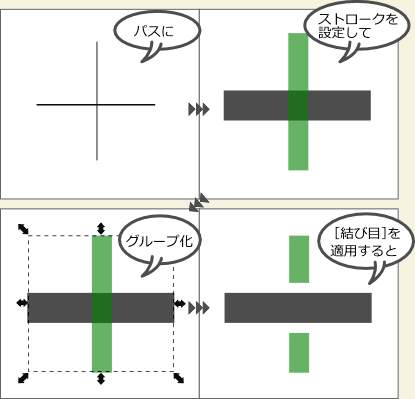

パスにストロークを設定し、選択後、[パスエフェクトエディタ]より［結び目］を選択し、[追加]します。
非表示にする部分の長さを設定する
[現在のエフェクト]欄で、非表示にする部分の長さを設定できます。

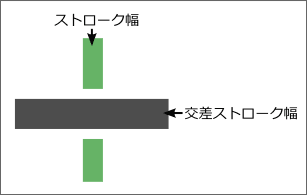

[ストローク幅]、[交差ストローク幅]とは・・・
- [ストローク幅]：隠れている方（下側に見える方）のパスの線幅
- [交差ストローク幅]：隠している方（上側に見える方）のパスの線幅
①[固定幅]、②[ストローク幅を単位とする]

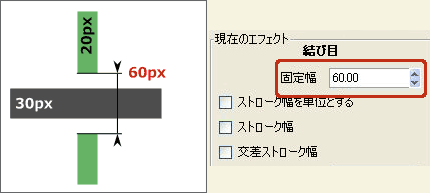

- ［ストローク幅を単位とする］にチェックが入っていなければ、[固定幅]の数値がそのまま非表示部分の長さになります。単位はピクセルです。

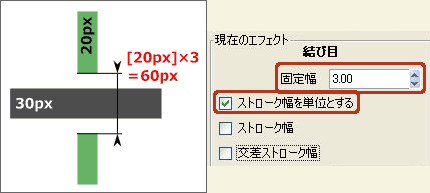

- ［ストローク幅を単位とする］にチェックが入っている場合は、[ストローク幅]×[固定幅]が非表示部分の長さになります。

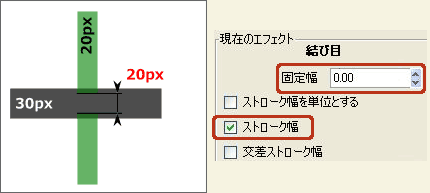

③ストローク幅
ストローク幅がそのまま非表示部分の長さになります。

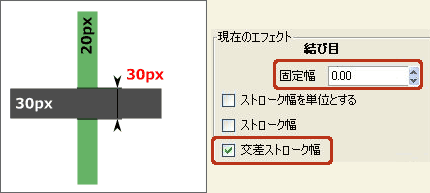

④交差ストローク幅
交差ストローク幅がそのまま非表示部分の長さになります。
複数の項目が設定されている場合は、その合計値になります。

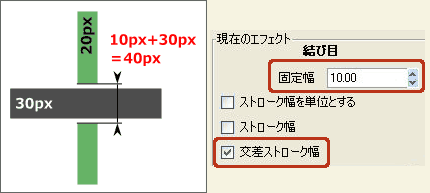

例えば、[固定幅]が10.00で[交差ストローク幅]がONなら・・・
パスの上下を入れ替える
グループ化の場合は入れ替えできません。
（ノードツール）に切り替え、パス上をクリックすると、パスの交点の部分に矢印つきの緑の円が表示されます。この円を［スイッチャー］といいます。
表示されない場合もあるようです。ただし機能に変わりはありません。

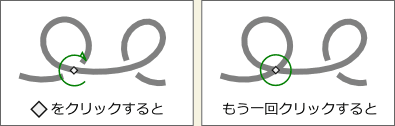

パスの交点にあるひし形をクリックすると矢印の方向が変わり、パスの上下が入れ替わります。もう一度クリックすると、通常の交差の状態になります。更にクリックすると最初の状態に戻ります。
［スイッチャー］は1つのパスに1つだけしか表示されません。別の交点を編集したい時は、中央のひし形をつかんで任意の交点へドラッグします。
スイッチャーが表示されない場合は、ひし形をつかんで別の交点にドラッグします。
スイッチャーの大きさを変えるには
［現在のエフェクト欄］の一番下にある［スイッチャサイズ］で、大きさを設定できます。
