インストールCDの作成

WBEL4 の インストール は、 インストール CD から行うのが基本です。

WBEL4は、CDからインストールする方法以外にも、 ハードディスク 上に予めインストールプログラムを配置しておく方法や、ネットワーク上の別の LinuxOS 機からインストールする方法、あるいは、インターネット上のプログラム配信サイトに直接接続してインストールする方法などがあります。

ただ、インストールCDを利用しない方法は初心者にはかなり難易度が高く、あまりお勧めできません。

また、自分の思い通りの サーバー機 が構築できるようになるまでには幾度かWBEL4のインストールを繰り返すことになるはずですから、時間のかかるネットワーク経由のインストールも避けたほうがよいでしょう。

WBEL4は RedHatLinux や FedoraCore のように、雑誌や一般書籍の付録などではまず手に入りませんので、インターネットからインストールCDの ISOイメージ ファイルを ダウンロードして、自分でインストールCDを作成する必要があります。

そのためには、CD4枚分のデータを問題なくダウンロードできる通信環境と、CD-RにISOイメージを書き込むことができる装置と アプリケーションソフト が必要です。

これらの作業は WindowsOS でも MacintoshOS でも可能です。ISOイメージのCDへの書き込みは、著名なCDライティングソフトならば大抵はサポートしていますが、 WindowsXP や WindowsVista に標準で備わっているCD書き込み機能ではサポートされていないようですので注意してください。 Windows7 の場合はOS標準のCD書き込み機能を利用することができます。

実際にISOイメージをCDに書き込む方法については、CDライティングソフトのヘルプやマニュアルを参考にしてください。

WBEL4のインストールCDのISOイメージファイルを入手できるダウンロードサイトはいくつかありますが、通信速度が速くて安定している「独立行政法人・理化学研究所」の HTTP サイトがお勧めです。

http://ftp.riken.go.jp/Linux/whitebox/4/en/

実はWBEL4には、それをインストールする ホスト機 の CPU の種類の違いで二種類のインストールCDがありますので、対応するほうを選んでダウンロードしてください。

一つは従来のx86互換CPU用で、以下のディレクトリからダウンロードできます。

http://ftp.riken.go.jp/Linux/whitebox/4/en/iso/i386/

もう一つは、AMD64またはEMT64と呼ばれるx86互換の64ビットCPU用で、以下のディレクトリからダウンロードできます。

http://ftp.riken.go.jp/Linux/whitebox/4/en/iso/x86_64/

必要なファイルは、x86用の場合は、

manifestdestiny-respin1-binary-i386-1.iso

manifestdestiny-respin1-binary-i386-2.iso

manifestdestiny-respin1-binary-i386-3.iso

manifestdestiny-respin1-binary-i386-4.iso

manifestdestiny-respin1-binary-i386-md5sums

です。

AMD64またはEMT64用の場合は、

manifestdestiny-respin1-binary-x86_64-1.iso

manifestdestiny-respin1-binary-x86_64-2.iso

manifestdestiny-respin1-binary-x86_64-3.iso

manifestdestiny-respin1-binary-x86_64-4.iso

manifestdestiny-respin1-binary-x86_64-md5sums

です。末尾が "-md5sums" になっているファイルはISOイメージファイルではなく、ISOイメージファイルが正しくダウンロードされたか否かをチェックするための「 MD5 チェックサム ファイル」ですので、忘れずにダウンロードしてください。使い方は後ほど説明します。

これらのファイルを、自分のパソコン上に「コピー＆ペースト」や「ドラッグ」などでコピー操作をすればダウンロードできます。

ただし、こういった普通の方法では、途中で通信障害などがあってダウンロード作業が途切れてしまうと最初からやり直しになってしまいます。

こういうサイズの大きなファイルをダウンロードするには、レジューム機能付きのファイルダウンロードソフト Irvine や FlashGet (WindowsOSの場合)、 URLcollector for OS X (MacintoshOSの場合)などを利用するのが確実です。

無事にすべてのファイルをダウンロードできたら、それらのファイルが正しくダウンロードできたか否かをチェックサムを用いて検証する必要があります。

チェックサム用のツールとしては、例えばWindowsOS用としては、 wMD5sum 、MacintoshOS用としては、 DropDigests などを利用すると便利です。

例えば wMD5sum を使う方法ですが、まずパソコン上にダウンロードしたWBEL4インストールCDのISOイメージファイルとチェックサムファイルを適当な名前の同じフォルダにまとめておきます。

次に、 wMD5sum からダウンロードした"wMD5sum"の圧縮ファイル"wMD5sum???.lzh"を適当な場所に解凍し、解凍されたファイルの中から "wMD5sum.exe" を開きます。

すると、以下のようなウインドウが開きます。

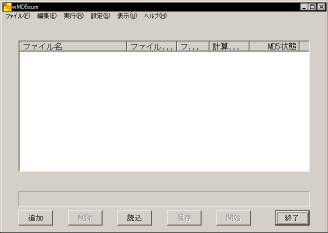

wMD5sumの操作画面1

このウインドウの下のほうにある 読込 ボタンを左クリックすると、フォルダ選択の ダイアログ が開きますので、ISOイメージファイルをまとめておいたフォルダを開きます。

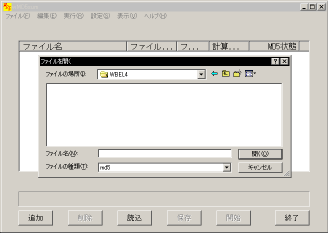

wMD5sumの操作画面2

この段階ではダイアログの中のファイルリストには、存在するはずのファイルが何も表示されませんが、 ファイルの種類(T): のプルダウンメニューから "All Files(*.*)" を選んでやると、ISOイメージファイルとチェックサムファイルが表示されるようになります。

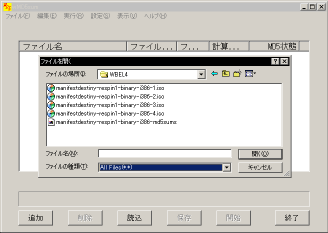

wMD5sumの操作画面3

表示されたファイルの中からチェックサムファイル "manifestdestiny-respin1-binary-i386-md5sums"(x86の場合) を選んで、 開く(O) ボタンを左クリックすると、ファイル選択ダイアログが閉じて、ウインドウ中にチェック対象となるISOイメージファイルが表示されます。

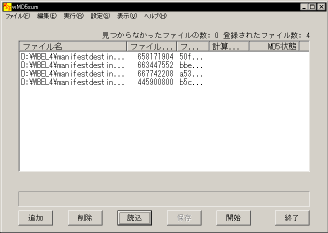

wMD5sumの操作画面4

ここでウインドウ上の 開始 ボタンを左クリックするとISOイメージファイルの検証が始まり、しばらく待つと結果が表示されます。

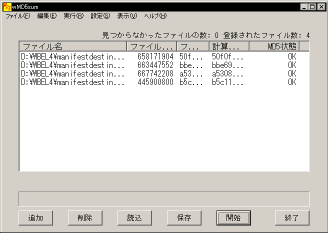

wMD5sumの操作画面5

ここで、 MD5状態 に "OK" が表示されればISOイメージファイルは正常にダウンロードできていたことになります。

しかしここで "NG" が表示された場合は、ファイルのダウンロード中に何らかの理由でデータの一部が壊れているはずですから、同じISOイメージファイルをもう一度ダウンロードし、再検証してください。

ところで、 "manifestdestiny-respin1-binary-i386-md5sums" はテキストファイルで、以下のような内容になっています。

50f0fe5465ebbeffa47d495f0adfe07c　manifestdestiny-respin1-binary-i386-1.iso
bbe697a9b436163b7f05b7e1d882392e　manifestdestiny-respin1-binary-i386-2.iso
a530809dfe4cfe0c5bc54c8c41da7546　manifestdestiny-respin1-binary-i386-3.iso
b5c119bba3079424e9f21f9e6264b333　manifestdestiny-respin1-binary-i386-4.iso

それぞれのISOイメージファイルの名前の左側の乱数のような文字列が、ISOイメージファイルから "MD5" で計算された "ハッシュ値" です。

wMD5sum はダウンロードされたISOイメージファイルから同じ方法でハッシュ値を計算し直し、ダウンロード前の計算値である "manifestdestiny-respin1-binary-i386-md5sums" の内容と比較して、それが等しければ OK そうでなければ NG という結果を表示しているというわけです。

検証が終わったら、そのISOイメージファイルをCD-Rに書き込み、インストールCDを作成します。

CD-Rはできるだけ品質のよいものを使い、書き込みは必ず検証のオプションを有効にして作業してください。

書き込みが終わったら、上のリストの順番にインストールCD1、インストールCD2、インストールCD3、インストールCD4と名前を付けます。

これでWBEL4のインストールCDの準備は完了です。

ホスト機の準備

まず、 を参考にして必要な ホスト機 を準備します。

以降の説明を解り易くするために、ここでは一つのモデルケースを想定してホスト機を構成します。

ホスト機の種類

インテルアーキテクチャ のデスクトップまたはタワー型のホスト機をモデルとします。ノート型は OS の インストール 作業が少し難しくなることがありますので、ここでは扱いません。

ストレージデバイスの構成

普通の IA機 は、ホスト機内蔵用の ストレージデバイス の接続用に、P-ATA(E-IDE) インターフェースを搭載しています。

通常はプライマリ(一番目)、セカンダリ(二番目)の二つのP-ATAインターフェースが装備されていて、それぞれのインターフェースにマスター(主)とスレーブ(副)の二つのストレージデバイスを接続することができますので、合計で四つを装着することができます。

ここでは、システムの中心となる ハードディスク ドライブは、プライマリーインターフェースのマスターの位置 に接続され、 CD や DVD ドライブはセカンダリのマスターの位置 に接続されているものとします。

これは特殊な構成ではなく、ごく一般的なタワー型、デスクトップ型パソコンの最も一般的な構成と同じですので、必要以上に難しく考える必要はありません。

ただし、 サーバー機 をハードディスクの不測の故障に備えて RAID 構成で構築したい場合には、ここで をご覧になり、RAID構成用にハードディスクを取り付けてから WBEL4 の インストール を開始してください。

WBEL4のインストールの後にRAIDを構築するのは結構大変ですので、 をよくご覧になり、必要ならば最初からRAID構成でスタートすることをお勧めします。

ネットワークインターフェースカード

マザーボード組み込み型の NIC があればそのまま利用します。ただ、稀に WBEL4 が認識できないタイプのNICがありますから、場合によっては PCIスロット に接続するタイプのものを利用しなければならないかもしれません。

グラフィックカード

大抵のグラフィックカード は、WBEL4が自動的にメーカーと種類を検出しますが、妙に珍しいものや、WBEL4のリリース後に発売されたものは認識できなかったり、「一般的なグラフィックカード」として検出されることがあります。この場合は手動で設定を行うことになるので、 グラフィックカードのメーカーと型番はメモしておく ことをお勧めします。

キーボード、マウス

いずれも PS/2接続 の標準的なものとします 。

モニタ

15〜17インチの標準的なモニタとします 。

ホスト情報の表示　 　全ページリストへ　 　お便利用語リスト

ネットワーク環境

ネットワーク環境についてはケースバイケースなので、ここでは一つのモデルケースを想定して以降の作業の説明を行います。

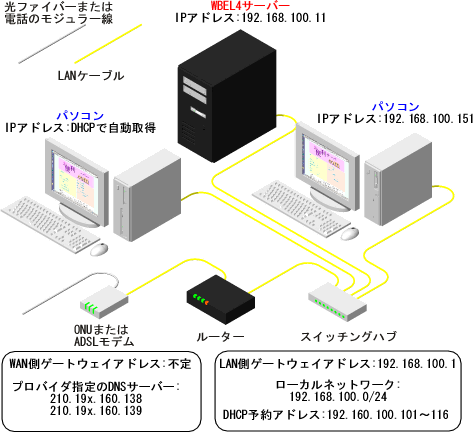

WBEL4によるサーバー構築のためのネットワークモデル

WAN側の状態

WAN 側に割り当てられる グローバルIPアドレス が 固定ではない 一般的なインターネット接続契約を想定します。

インターネットへの接続状態

PPPoE、PPPoA、DHCP などの一般的な方法で接続されているものとします。DHCPの場合はWAN側に グローバルIPアドレス が割り当てられる形態(YahooBB/ ADSL など)となります。

LANの状態

一般的な NAT - IPマスカレード で構成された LAN で、 プライベートIPアドレス が割り当てられた任意の ホスト機 からインターネットに接続できるものとします。

サブネットの設定

この例では 192.168.100.0/24 という サブネット が設定されていますが、"100"の部分は"0〜254"の範囲で好きに決めて構いません。もちろん、ここを変更した場合は、後の解説の中では該当する部分の記述を読み変える必要があります。

またこの場合、 プレフィックス長 が "24" ですから、 サブネットマスク値 は 255.255.255.0 となります。

ネットワークアドレスとブロードキャストアドレス

サブネットが決まってしまえば、 ネットワークアドレス と ブロードキャストアドレス は自動的に決まります。ネットワークアドレスはサブネットの先頭のIPアドレス、ブロードキャストアドレスは、サブネットの末尾のIPアドレスですから、それぞれ、 192.168.100.0 、 192.168.100.255 となります。

LAN側のDHCPの設定

LAN側の DHCP による予約 IPアドレス は、LAN内に設置する サーバー機 を除くホスト機に対して自動的に割り振られるIPアドレスとします。

サーバー機には必ず 固定のプライベートIPアドレスを設定する 必要がありますから、サーバー機に設定したいプライベートIPアドレスがDHCPの予約IPアドレスの範囲に入っていてはいけません。

この例は、

192.168.100.11〜
WBEL4サーバー機用IPアドレス

192.168.100.101〜116
クライアント機用IPアドレス(DHCPによる自動割り当て)

192.168.100.151〜
クライアント機用IPアドレス(手動割り当て)

という計画に基づいてルーターの設定を行っています。

要は、目的毎のプライベートIPアドレスがわかりやすく、重複しないように設定されていれば良いということですから、この設定例にこだわる必要はありません。

また、 公開サーバー として設置するには、ルーターに対して別途 ポートフォワーディング の設定 を行う必要がありますが、これは対応する サーバー アプリケーション の解説のところで個々に説明します。

ホスト情報の表示　 　全ページリストへ　 　お便利用語リスト

ドメイン名とホスト名

この WBEL4 サーバー を 公開サーバー としての運用するには、公に登録された ドメイン名 と、そのドメイン名から決めた FQDN を ホスト機 に設定する必要があります。

このセクション以後は、ご自身で自由に扱うことのできるドメイン名として、 "obenri.com" を取得 していることを前提に説明します。

ちなみに、WBEL4とその上で動作するサーバー アプリケーション は、 バーチャルホスト という機能を利用することで一台の サーバー機 上で複数のドメイン名を並行して運用することができます。

従って、既に複数のドメイン名を取得していて、それらをまとめて運用したい場合でも設置する サーバー機 は一台だけでOKです。

この場合は取得しているドメイン名の中からどれかひとつを「主となるドメイン名」に決めてサーバーを設置します。

もちろんサーバーの設置後に、「この機能は主ドメイン名でしか利用することはできない。」というようなことで困るケースはありませんが、できるだけ「手放す可能性の少ないドメイン名」を主ドメイン名としてください。

以後は、この主ドメイン名を "obenri.com" として解説します。
