応用

連動する複合線

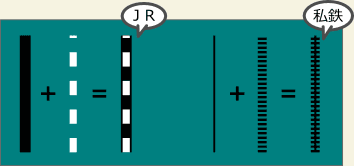

下記のように、道路や線路を描きたいときは、複製（Ctrl+D）を使って線を重ね、それぞれに異なるスタイルを設定するとそれらしくなります。（詳しくは基本編 > 線のスタイル設定する）

しかし、それだけでは、形を変えたいときに線が連動しないので不便です。

複製（Ctrl+D）を使う代わりにクローン（Alt+D）を使うと、重ねた線を連動させることができます。

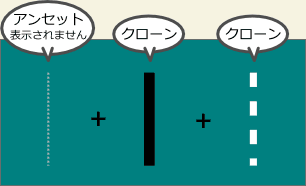

大まか流れは・・・

  • ベースになるストロークの色を（アンセット）に設定
  • クローンを2本作成し、それぞれにスタイル設定をする
  • （アンセット）に設定したベースのストロークを編集すると、他の2本のクローンも連動するというしくみです。
    • ※（アンセット）に設定すると画面上で選択しにくくなるので、先にIDをわかりやすい名前で登録し、[XMLエディター]で選択すると操作しやすいです。
JRの線路の作り方
  1. （鉛筆ツール）でクリック+クリックして直線を引きます。
  2. 後で扱いやすくするため、線のＩＤを変更します。

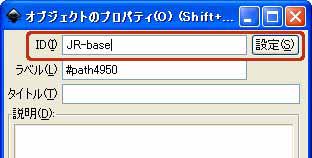

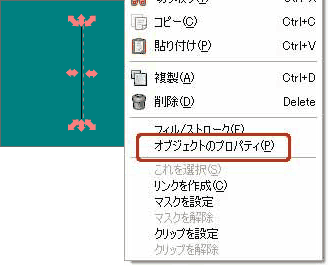

    線の上で右クリックし、表示されたメニューより[オブジェクトのプロパティ]を選択してダイアログを開きます。

    ID欄にわかりやすい英数字（ここでは「JR-base」にしました）を入力して[設定]ボタンを押します。これで線のIDが変更されました。

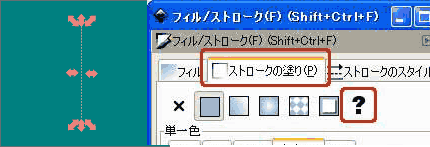

  3. 線を選択し、コマンドバーよりボタンをクリックして[フィル／ストローク]ダイアログを開き、[ストロークの塗り]タブで（アンセット）に設定します。
    アンセットに設定すると線は見えなくなります。

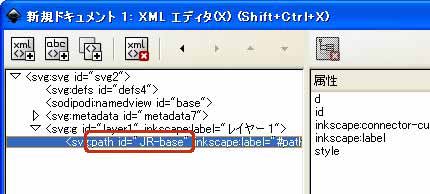

  4. コマンドバーよりボタンを選択し、[XMLエディタ]を開きます。
    左側の欄の中で「path id="JR-base"」を含む行を探してクリックします。クリックすると、キャンバス上の見えない線が選択されます。
  5. 線を選択している状態で、コマンドバーより（クローンを作成）をクリックします。
  6. [XMLエディター]で、もう一度「path id="JR-base"」の行を選択し、再び（クローンを作成）をクリックします。 これで、ベース、クローン、クローンの順に重なる3本の線ができました。
  7. 2本のクローンそれぞれにスタイル設定をします。
    下側の線に黒の実線を、上側の線にそれより少し細めの白の点線を設定します。
    ここでも[XMLエディター]で選択するとわかりやすいです。

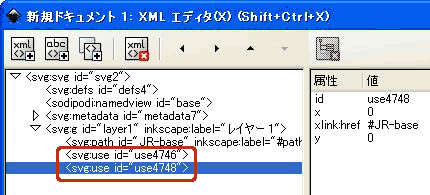

    クローンは、[XMLエディター]上では、「use id=useXXXX」という風に表示されます。
    また、[XMLエディター]では、リストの下の行へ行くほど後に作られるので、オブジェクトの重なり順（階層）は上になります。

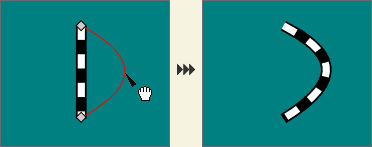

  8. [XMLエディター]で最初に作った線（id="JR-base）を選択し、ノードツールに切り替えると、パスのアウトラインが表示され、編集すると3本の線が連動します。
