応用

下のレイヤーを切り抜く

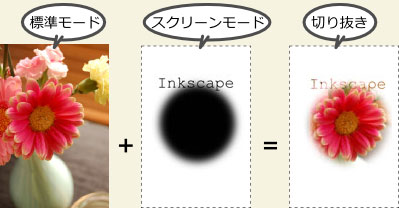

レイヤー機能のブレンドモード：[スクリーン]を使って、下側のレイヤーを切り抜くことができます。

大まかな流れは・・・

  • イラストや画像などオブジェクトを配置する
  • レイヤーを前面に追加する
  • 追加したレイヤー上に、切り抜きたい部分を覆うようなオブジェクトを置き、黒色に設定する
  • その上に、イラストや画像全体を覆うような矩形を描いて白色に設定し、黒の下に引く
  • 追加したレイヤーのブレンドモードを[スクリーン]に変更する
  • すると黒い部分が透過し、下のレイヤーのイラストや画像が現れます
実際にやってみます。
  1. オブジェクトを用意します。ここでは花の画像をインポートで読み込んで配置しました。
  2. コマンドバーよりをクリックして[レイヤー]ダイアログを開きます。

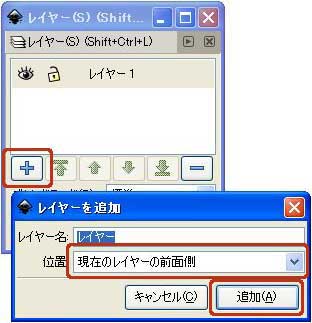

  3. ボタンを押して、新規レイヤーを前面に追加します。

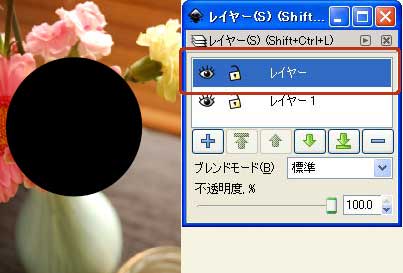

  4. 作成したレイヤーを選択している状態で、切り抜きたい部分に黒いオブジェクトを乗せます。
    ここでは花びらの部分を切り抜きたいので、（円／弧ツール）で花びらを囲んで、カラーパレットでフィル/ストローク共に黒色に設定します。（設定のしかたはこちら）（※ストロークは削除しても構いません）

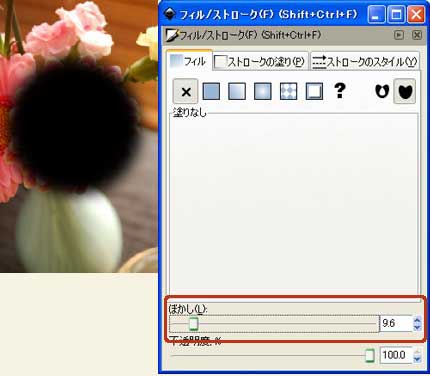

    周囲をふわっとぼかしたいので、コマンドバーよりをクリックして[フィル／ストローク]ダイアログを表示し、黒い円に[ぼかし]を設定しました。

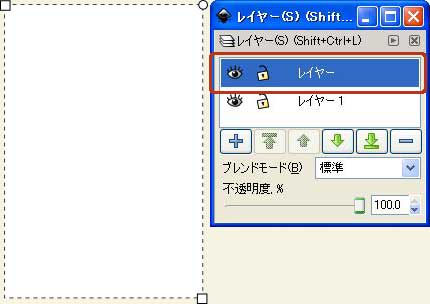

  5. ツールボックスより（矩形ツール）に切り替えます。
    上側のレイヤーを選択している状態で、配置したオブジェクト全体を覆うぐらいの矩形を描きます。
    カラーパレットでフィル/ストローク共に白色に設定します。（設定のしかたはこちら）（※ストロークは削除しても構いません）

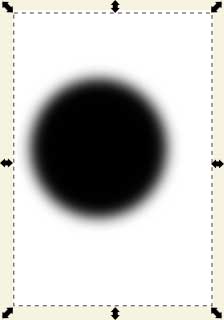

  6. 白の矩形を選択している状態で、メニューバーの[オブジェクト]メニューより、[背面へ]を選択します。（または[PageDown]キーを押します）

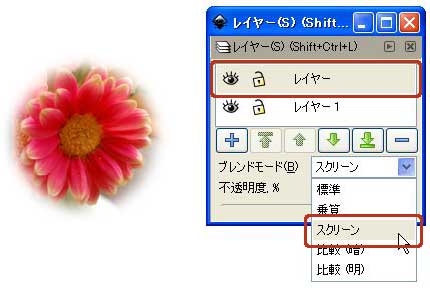

  7. 上側のレイヤーを選択している状態で、[ブレンドモード]のをクリックしてリストを表示し、[スクリーン]を選択します。
    すると黒で塗りつぶした部分だけが透過します。
  8. 上側のレイヤーに黒を描き足すと透過部分を増やすことができます。
    また、黒の面積を減らすか、黒の上に白を描き足すと透過部分を減らすことができます。
    （テキストツール）で文字色を黒に設定してテキストを置いてみました。

レイヤー全体ではなく、オブジェクトごとに設定する場合は[クリップ]機能や[マスク]機能を使います。

詳しくは・・・
