ばんばん氏手持ちの各種の拡張カードを取り付けます。PCIバススロットに取り付けるだけなので、比較的簡単な作業です。

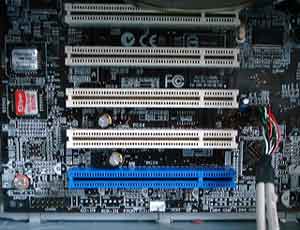

PCIバスのスロットポートは全部で５つありますが、１つはグラフィック・カードが邪魔して使うことができません。青色のスロットは、高電力消費用の PCIカード専用になっていますが、今回は使いません。

PCIスロット横の配線は、ケース本体の USBフロントパネルから伸びている USBポート用のコネクターに配線したところです。PCIカードが邪魔になって配線することができないので、事前に取り付けました。

■ IEEE1394、LAN、Soundカードの取り付け

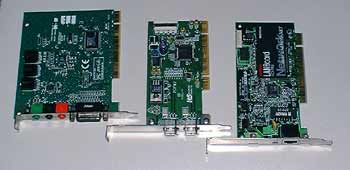

今回取り付ける PCI拡張カードは以下の３つです。

左から Audio用、IEEE1394、LAN用イーサネットなどのカードとなっています。

なお、取り付けの順はこれといった決まりはありません。使い勝手や背面パネルの配線のしやすさを考慮して決めます。

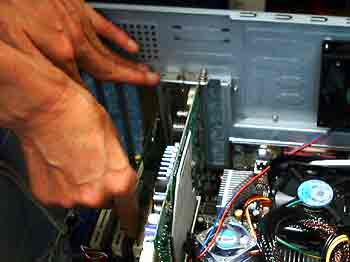

PCI拡張カードは、両手でしっかりとスロットに差し込むようにします。中途半端では動作しない場合がありますので、端子が奥深く入るようにしなければなりません。

かといって、力任せも危険です。他のカードに干渉しないかも注意します。

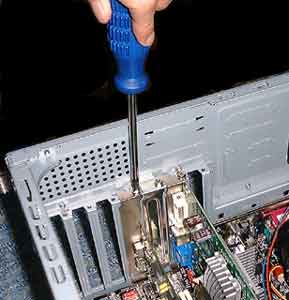

PCIカードがスロットにしっかり収まったらネジで固定します。ネジ止めは１箇所で、ケース本体のネジ穴といっしょに友締めします。

締め過ぎるとネジ穴がバカになってしまいますので、ネジが動かなくなったときに若干強く締めて終わりです。他のカードも同じように取り付けます。
