手を描き足す

矩形の角を丸めて手を作る

角を丸めた矩形を作ります。

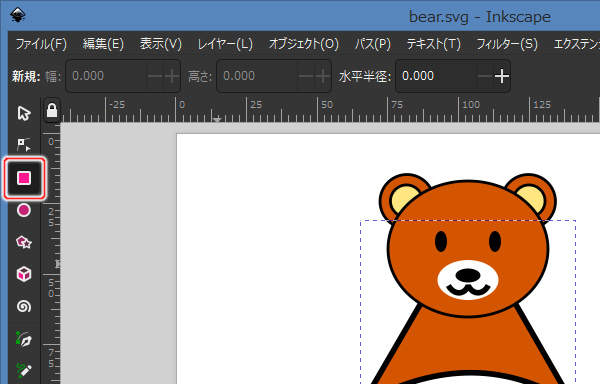

上図のように画面左部にあるツールボックスから矩形ツールを選択します(またはキーボードのR(またはF4)を押します)。

次に、矩形を作成します。 作成したい矩形の対角線をマウスの左ボタン()でドラッグします。

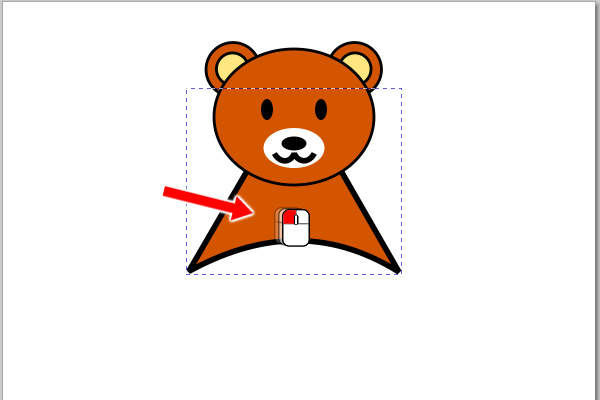

上図のように作成したい矩形の対角線をドラッグします。 赤色の矢印はドラッグの動きを表しています。

上図のように矩形のシェイプが作成されます。 必要であれば、シェイプの中心にある×ハンドルで位置の調整を、四角ハンドルで幅・高さの調整を行います。

位置・幅・高さの調整を終えたら、次に角を丸めます。 円ハンドルを下方にドラッグすることで角を丸めることができます。

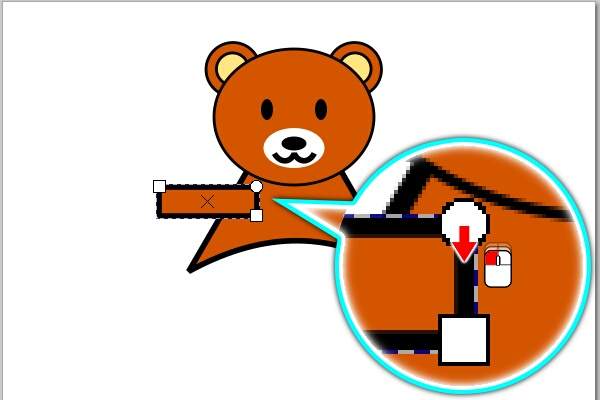

上図のように円ハンドルをドラッグします。 赤色の矢印はドラッグの動きを表しています。

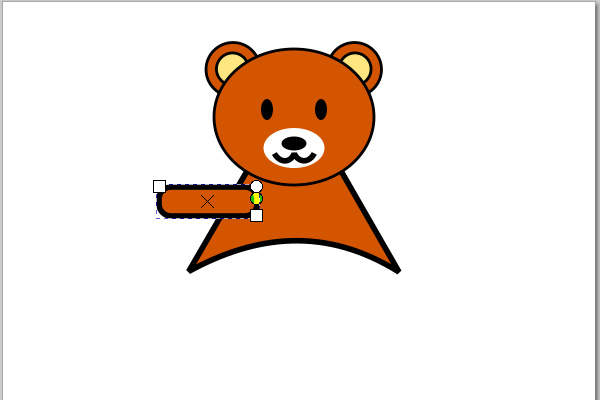

上図のように角が丸められます。 バウンディングボックスやハンドルが邪魔で見づらいので、選択ツールに切り替えて選択を解除します。

上図のように手の矩形の角が丸められていることが確認できます。 次に、手の矩形を回転させます。 回転は、選択ツールで行います。 選択ツールで、手の矩形をマウスの左ボタン()でクリックします。

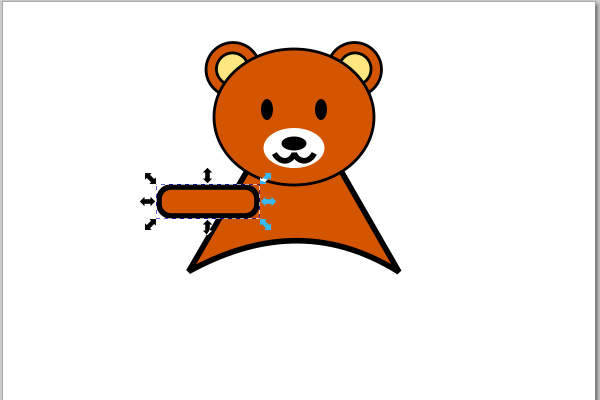

上図のように拡大縮小ハンドルが表示されます。 ではここで、手の矩形をマウスの左ボタン()でさらにクリックします。

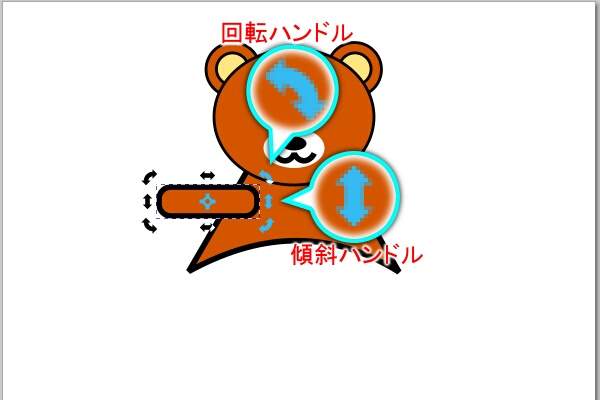

上図のように拡大縮小ハンドルが消え、回転/傾斜ハンドルが表示されます。 選択ツールでは、クリックするたびに拡大縮小ハンドル・回転/傾斜ハンドルが交互に表示されます。

各角に表示されている曲がった矢印が回転ハンドルで、各辺に表示されている真っ直ぐな矢印が傾斜ハンドルです。

今回は回転させますので、回転ハンドルを使って回転させます。

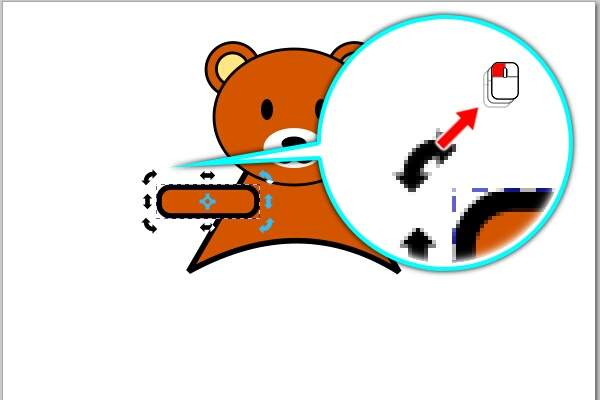

上図のように回転ハンドルをドラッグします。 赤色の矢印はドラッグの動きを表しています。

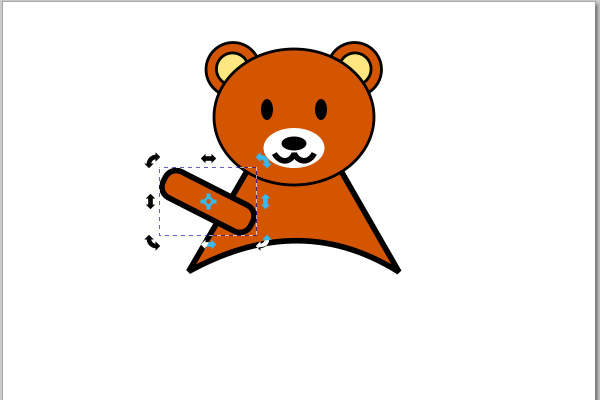

上図のように手の矩形が回転します。 続いて、位置を調整します。 手の矩形をマウスの左ボタン()でクリックして拡大縮小ハンドルに切り替えて移動させます。

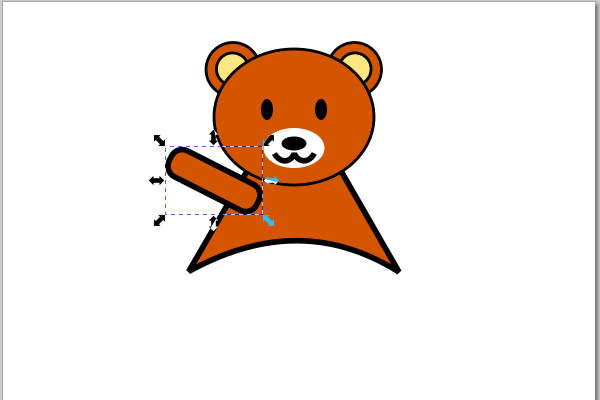

上図のように位置を調整します。 続いて、右手を複製して左手を作ります。 耳や目を作成した手順と同じように、コピーして同じ場所へ貼り付け、水平反転させて左手の位置へ移動させます。

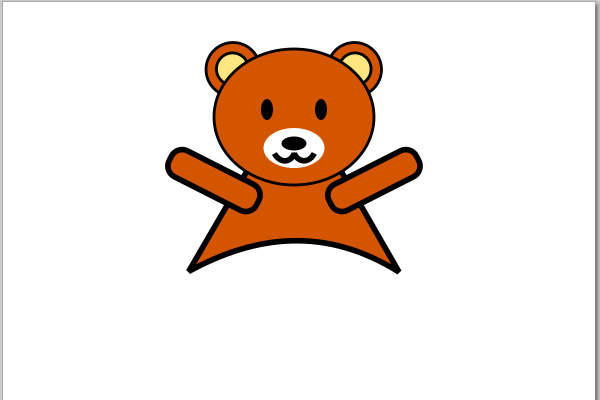

上図のように左手も作ります。 次に、胴体と両手のストロークの幅を調整しましょう。 今のストロークは太すぎます。

上図のように胴体・右手・左手を選択します。 続いて、ストロークの幅に 1 を設定します。

上図のように胴体と両手のストロークを調整します。 ただし、問題があります。 重なり合っている部分にも境界線が引かれています。

重なり合っている部分には境界線は引きたくないので胴体・右手・左手を統合します。

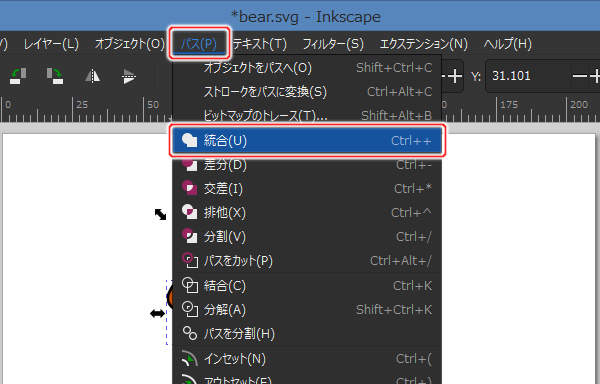

上図のように画面上部のプルダウンメニューの"パス(P)" -> "統合(U)"を実行します(またはキーボードのCTRL + +(プラス)を押します)。

上図のように胴体と右手と左手が統合されます。 統合された結果、1つのパスのオブジェクトとなり、境界線も希望通りになっています。

ただし、胴体と手の結合部が直角になっているため、まだまだ不自然です。 胴体と手の結合部を丸めましょう。 結合部にあるノードを削除することで丸めます。

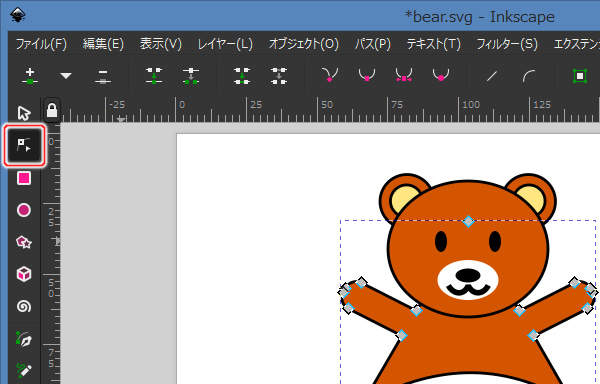

上図のように画面左部にあるツールボックスからノードツールを選択します(またはキーボードのN(またはF2)を押します)。

上図のように表示が変化し、ノードとセグメントが表示されます。

では、右手の付け根を丸めます。 右手の付け根の下側のノードを選択しましょう。

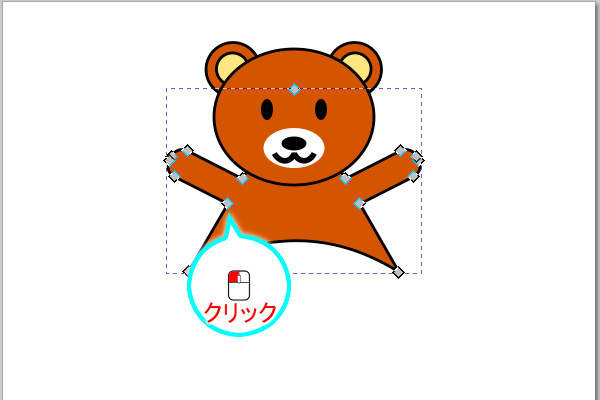

上図のように右手の付け根の下側のノードをマウスの左ボタン()でクリックします。

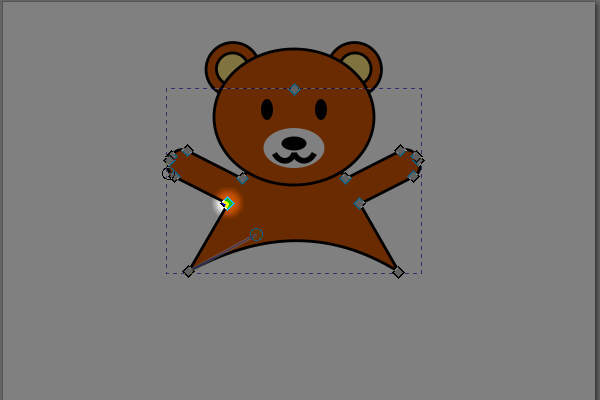

上図のように右手の付け根の下側のノードが選択されます。 続いて、左手の付け根の下側のノードも選択します。 つまり、追加選択です。 追加選択するには、SHIFTキーを押しながら対象のノードをマウスの左ボタン()でクリックします。

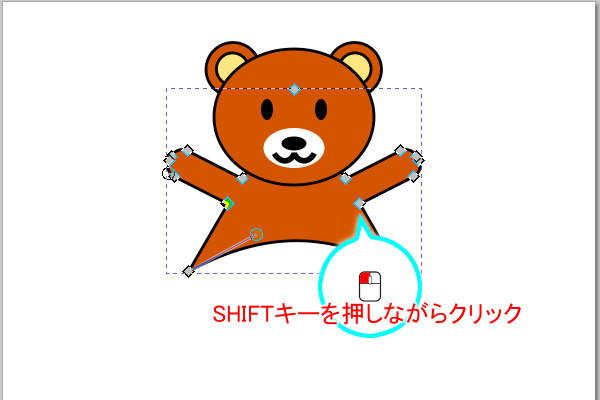

上図のようにSHIFTキーを押しながら左手の付け根の下側のノードをマウスの左ボタン()でクリックします。

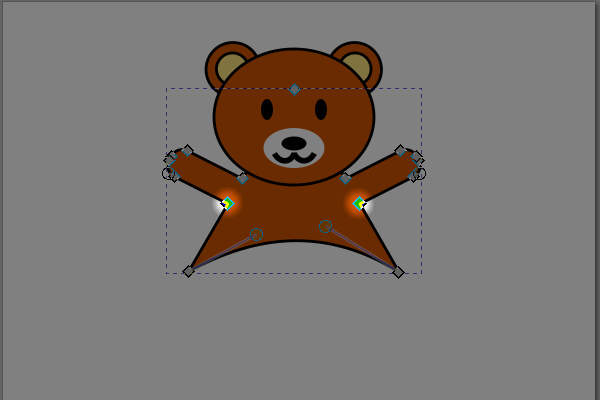

上図のように左手の付け根の下側のノードが追加選択されます。 では、これらのノードを削除します。

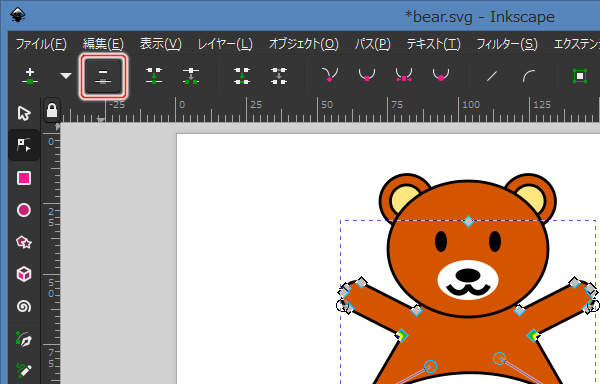

上図のように画面上部にあるツールコントロールの[選択したノードを削除]ボタン()を押します(またはキーボードのBACKSPACEキーかDELETEキーを押します)。

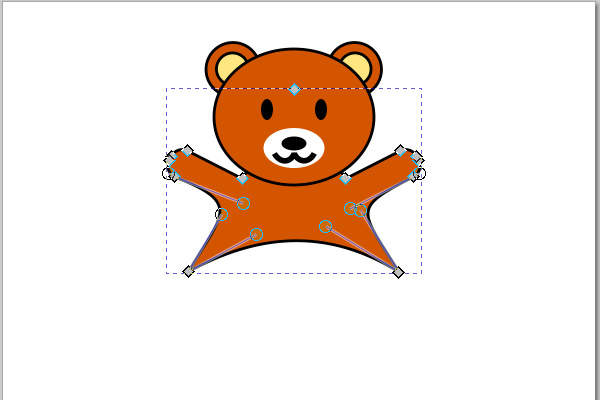

上図のようにノードが削除されて胴体と手の結合部が丸くなりました。 これで手は完成とします。
