ノードの追加と削除

ノードの追加と削除

では、ノードの追加と削除を行ってみましょう。 まずは、ペンツールを使ってパスを作成します。

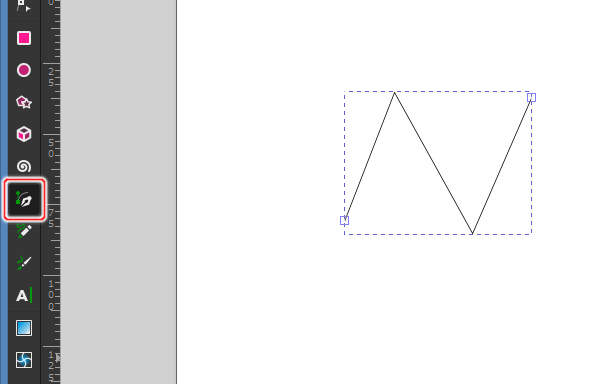

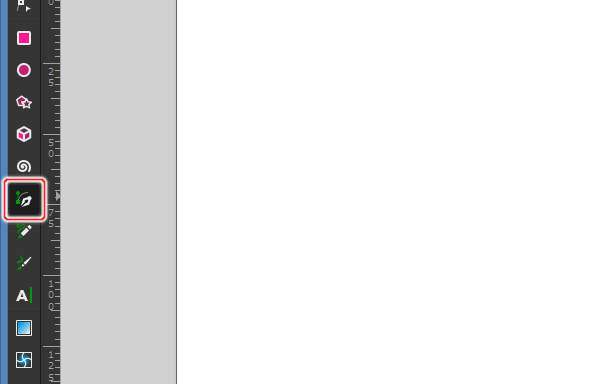

上図のように画面左部にあるツールボックスからペンツールを選択します(またはキーボードのB(またはSHIFT + F6)を押します)。

今回は "N" の形状のパスを作成してみましょう。 線をつなげたい場所をマウスの左ボタン()でクリックし、最後にEnterキーで確定します。

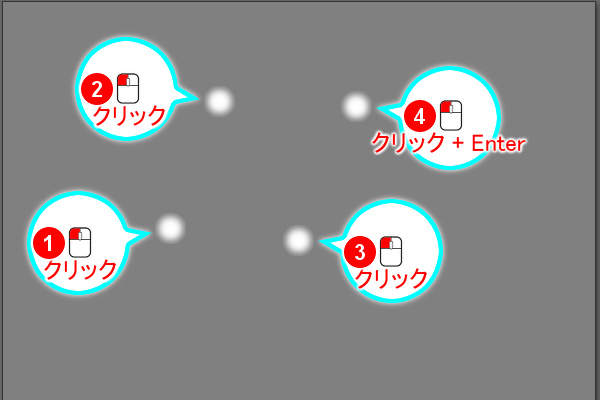

上図のように(1)・(2)・(3)・(4)の4箇所でクリックし、最後にEnterキーを押します。

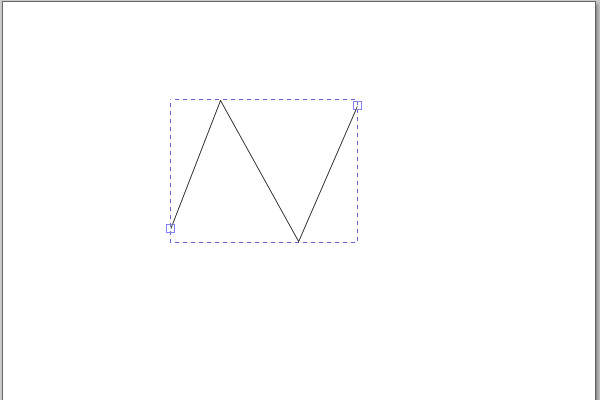

上図のようにクリック位置をつなぐ直線が引かれます。 では、ノードツールに切り替えましょう。

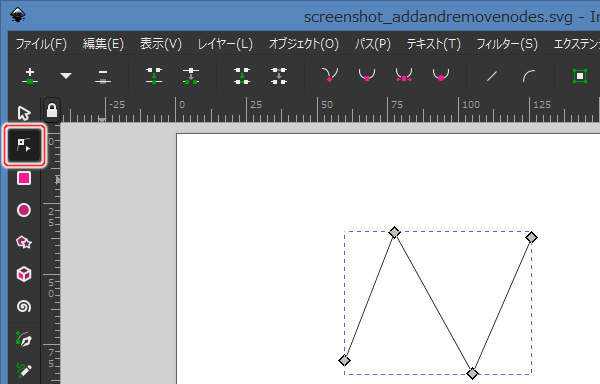

上図のように画面左部にあるツールボックスからノードツールを選択します(またはキーボードのN(またはF2)を押します)。

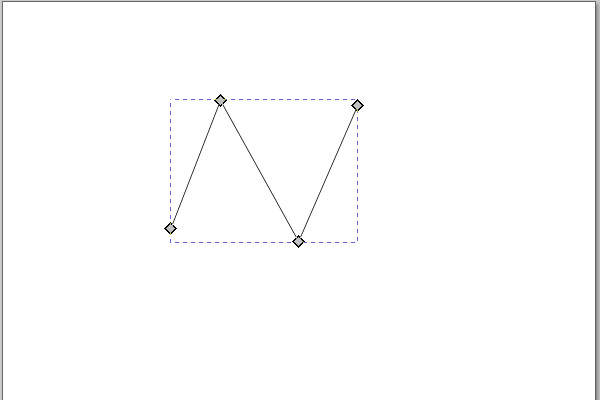

上図のように表示が変化し、ノードとノードをつなぐセグメントが表示されます。

では、パスの線の延長から行ってみましょう。 パスの線の延長は、鉛筆ツールかペンツールで行いますが、今回はペンツールを使います。

上図のように画面左部にあるツールボックスからペンツールを選択します(またはキーボードのB(またはSHIFT + F6)を押します)。

ペンツールに切り替えたら、続いて延長する端のノードを選択します。

上図のように延長する端のノードをマウスの左ボタン()でクリックします。

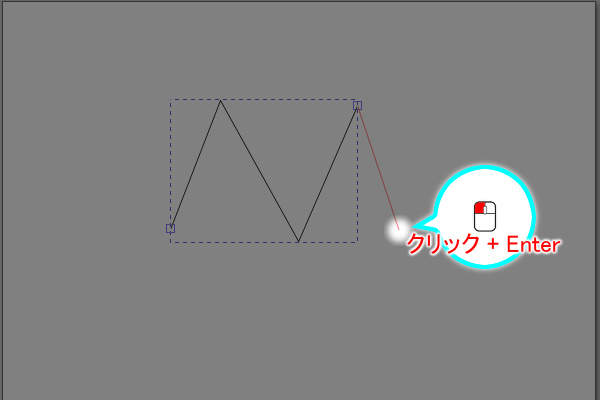

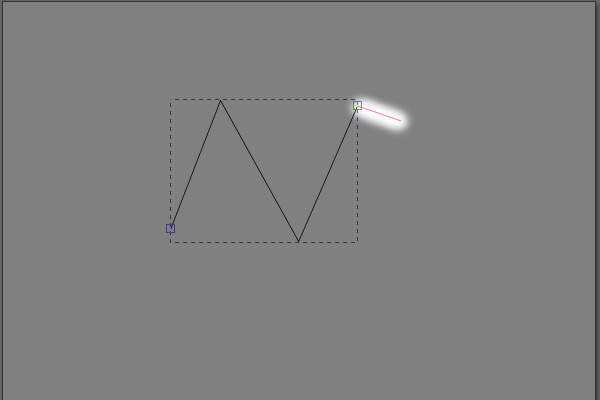

上図のように端のノードが延長され、延長先をマウス操作で選べる状態になります。 なお、赤色の線が新たに引かれるセグメントです。

上図のように "M" の形状になるようにクリックし、さらにEnterキーを押します。

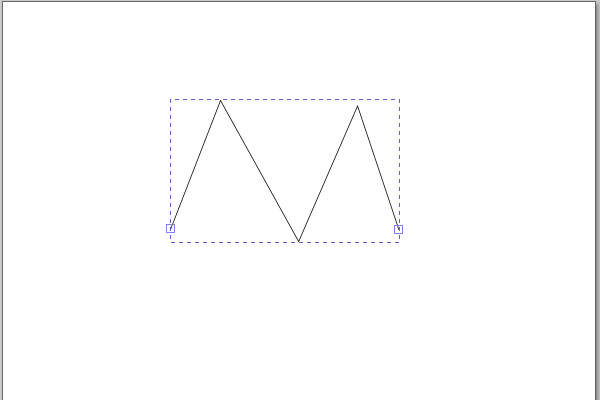

上図のようにパスが延長されました。 もちろん、延長先には新たなノードが追加されています。

ここまでがパスの延長の説明です。 では、本題のノードツールを使ったノードの追加・削除の説明に入ります。

上図のように画面左部にあるツールボックスからノードツールを選択します(またはキーボードのN(またはF2)を押します)。

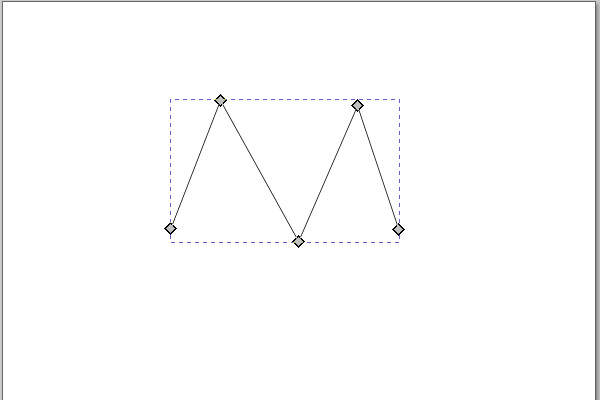

上図のように表示が変化し、ノードとノードをつなぐセグメントが表示されます。 ちゃんと、"M" の形状になっています。

では、既存のセグメントの途中にノードを追加しましょう。 既存のセグメントの途中にノードを追加するには、対象とするセグメントを選択する必要があります。 まずは、一番左のセグメントにノードを追加してみましょう。

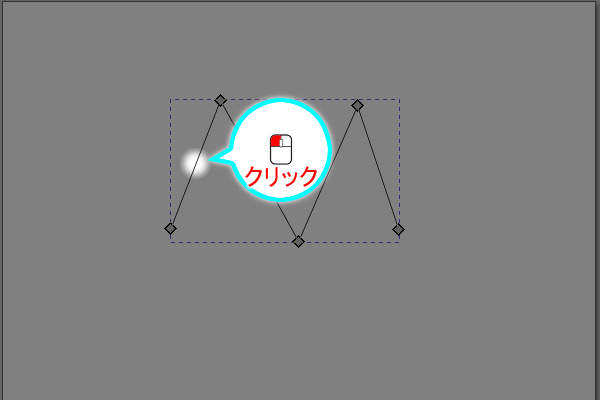

上図のように一番左のセグメントをマウスの左ボタン()でクリックします。

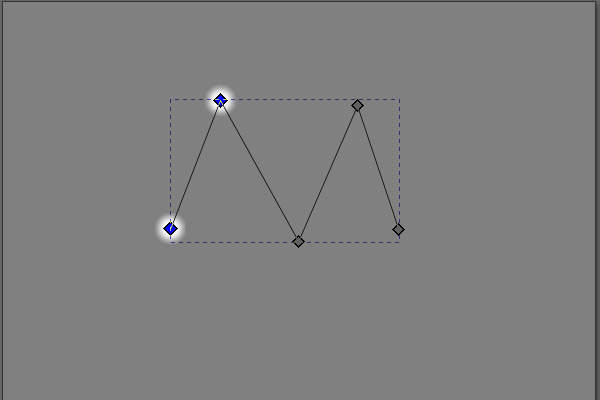

上図のように一番左のセグメントの両端のノードが選択されます。 両端のノードが選択されているということは、その間のセグメントが選択されているということです。

では、このセグメントにノードを追加しましょう。

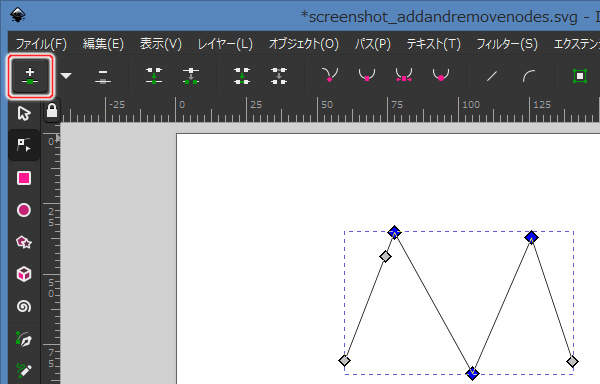

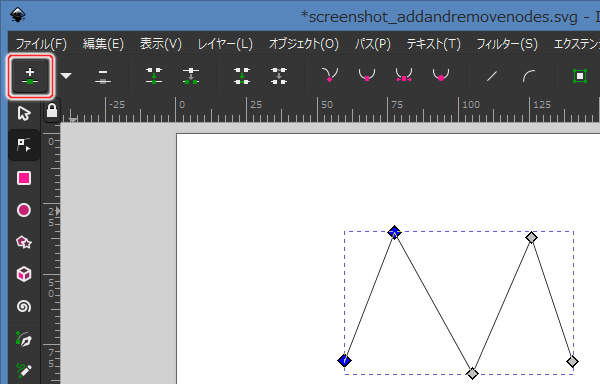

上図のように画面上部にあるツールコントロールの[新規ノードを選択セグメントに挿入]ボタン()を押します(またはキーボードのINSERTキーを押します)。

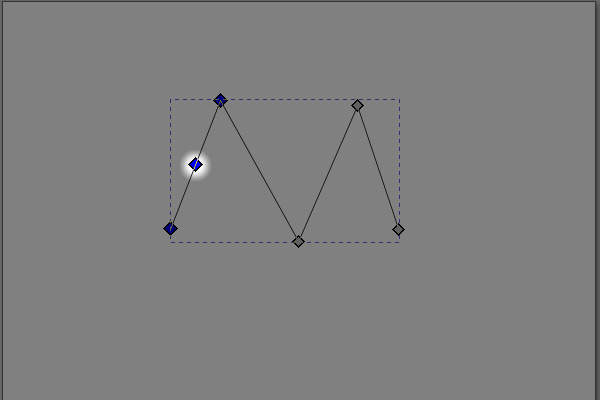

上図のように選択中のセグメントの中心にノードが追加されます。 このように[新規ノードを選択セグメントに挿入]ボタン()でノードを追加した場合は、選択中のセグメントの中心に追加されます。

ではここでちょっと脱線して、ノードのスライドについて説明しておきます。 ノードのスライドについては、知っておきたい機能 > パス関連 > ノードツールでのパスの編集 > ノードの移動と整列・配置ですでに解説しましたが、ここでも説明しておきます。

ノードのスライドとは、ノードを線に沿って移動させることであり、スライドさせるのは、たった今追加したばかりのノードです。 まずは、このノードのみを選択する必要があります。

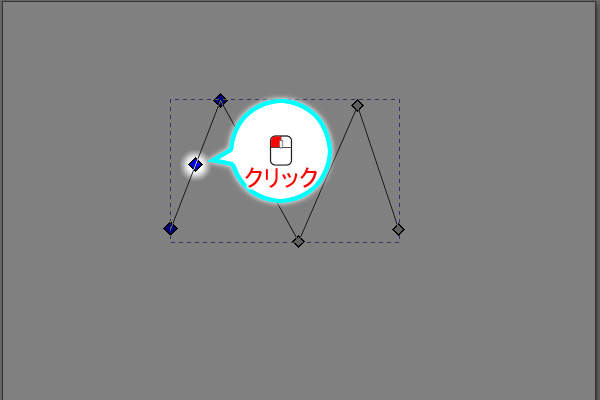

上図のように追加したノードをマウスの左ボタン()でクリックします。

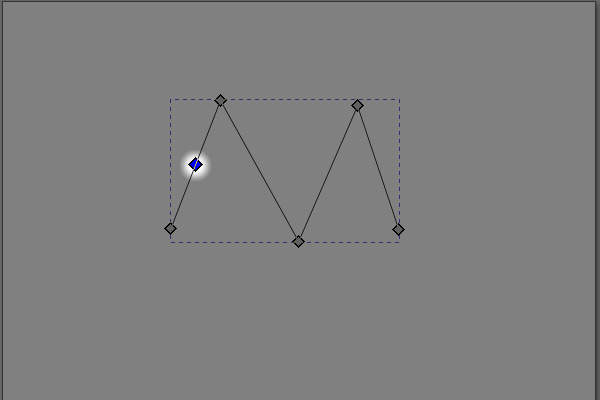

上図のように追加したノードのみが選択されます。 では、このノードをスライド、つまり線に沿って移動させてみましょう。

キーボードのALT + CTRLキーを押しながらマウスの左ボタン()でドラッグすます。 線に沿う方向とは少しずらしてみましょう。

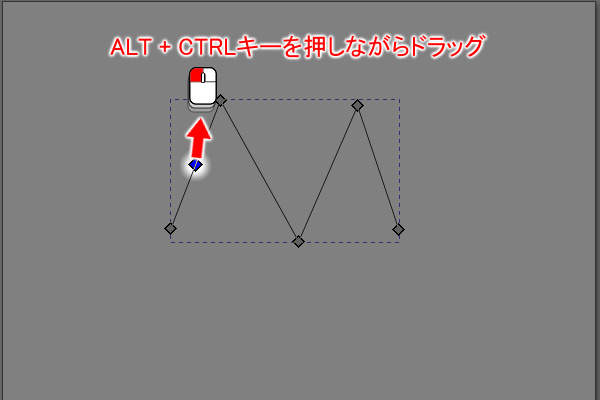

上図のようにALTキーとCTRLキーを押しながらノードをドラッグします。 赤色の矢印はドラッグの動きを表しています。

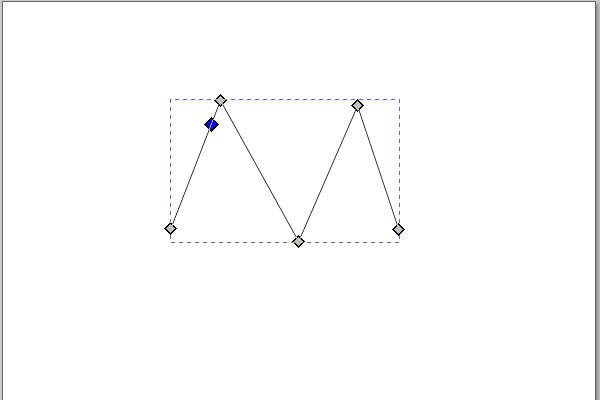

上図のようにノードが線に沿って移動します。 ドラッグの方向は線に沿う方向とは少しずらしましたが線に沿っていることがわかります。

続いては、複数のセグメントにノードを追加する方法です。 今回は中心寄りの2本のセグメントにノードを追加してみましょう。 もちろん、対象のセグメントを選択する必要があります。

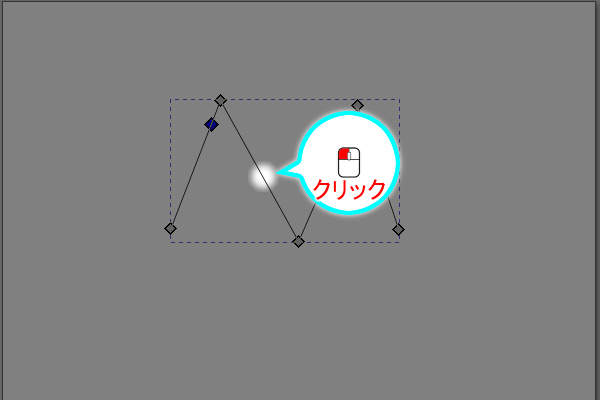

上図のように左から2本目のセグメントをマウスの左ボタン()でクリックします。

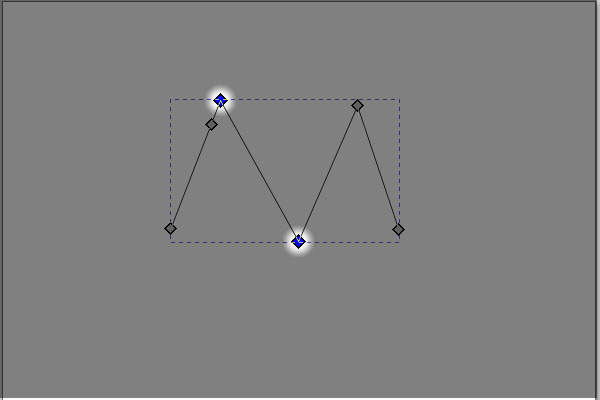

上図のように左から2本目のセグメントが選択されます。 続けて、その右のセグメントも選択します。

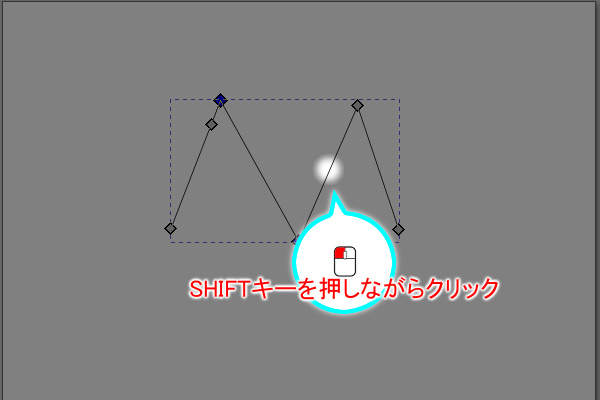

上図のように右から2本目のセグメントをSHIFTキーを押しながらマウスの左ボタン()でクリックします。

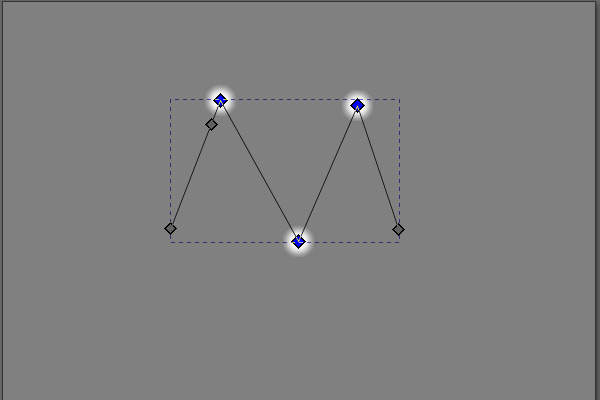

上図のように右から2本目のセグメントが追加選択されます。 これで中心寄りの2本のセグメントが選択されました。 では、この2本のセグメントにそれぞれノードを追加しましょう。

上図のように画面上部にあるツールコントロールの[新規ノードを選択セグメントに挿入]ボタン()を押します(またはキーボードのINSERTキーを押します)。

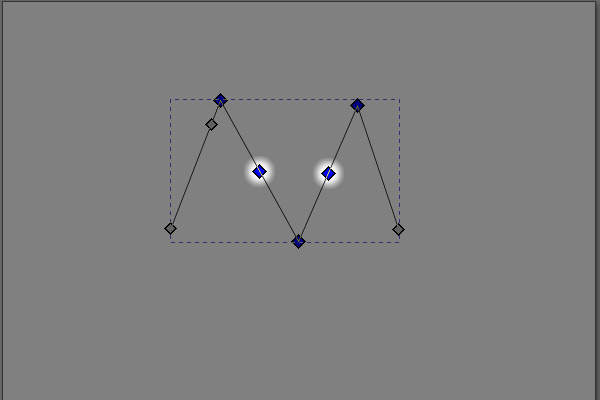

上図のように選択中のセグメントのそれぞれの中心にノードが追加されます。 このように、複数のセグメントが選択されている場合でもそれぞれの中心にノードが追加されます。

では次に、セグメントの中心以外にノードを追加する方法を説明します。

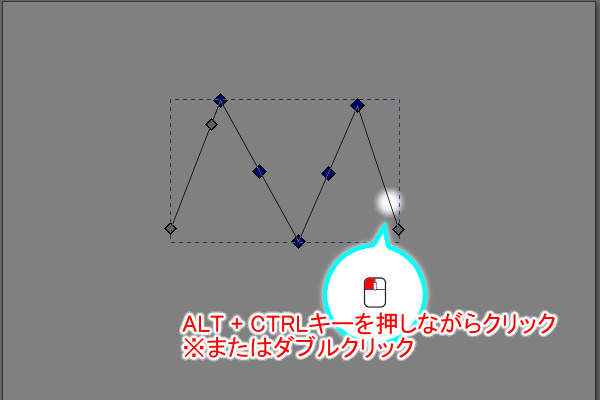

上図のようにノードを追加したいセグメント上の位置を、キーボードのALT + CTRLキーを押しながらマウスの左ボタン()でクリックします(またはダブルクリックします)。

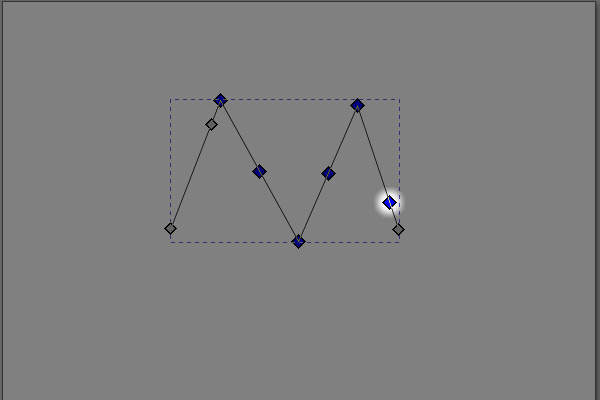

上図のようにクリック位置にノードが追加されます。 このように、キーボードのALT + CTRLキーを押しながらマウスの左ボタン()でセグメントをクリックすることで、任意の位置にノードを追加することができます。

ノードの追加の説明はここまでです。 ここからはノードの削除の説明に入ります。 まずは、マウス操作の削除から行ってみましょう。

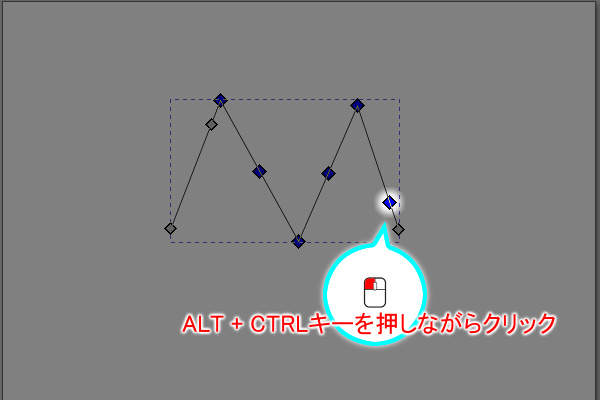

上図のように削除したいノードを、キーボードのALT + CTRLキーを押しながらマウスの左ボタン()でクリックします。

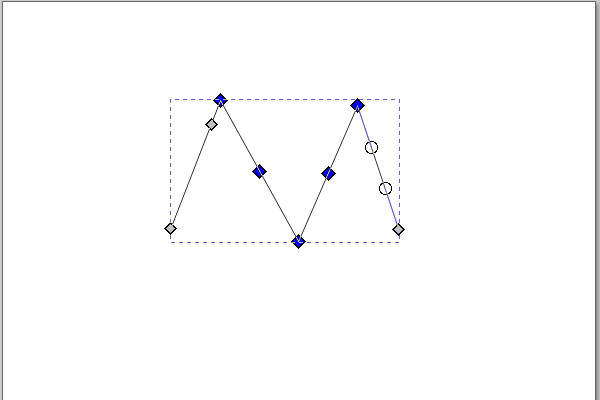

上図のようにクリック位置のノードが削除されます。 他の選択されているノードは影響を受けていません。 削除したいノードのみを選択する、という前準備が必要ないということです。

このように、キーボードのALT + CTRLキーを押しながらマウスの左ボタン()でクリックすることで、ノードの追加と削除を行えます。 セグメントをクリックするとノードの追加、ノードをクリックするとノードの削除になります。

引き続き、ノードの削除の説明を行います。 ここからは削除するノードを選択して削除する方法です。

では、中央部の谷のノードを削除しましょう。 対象のノードを選択します。

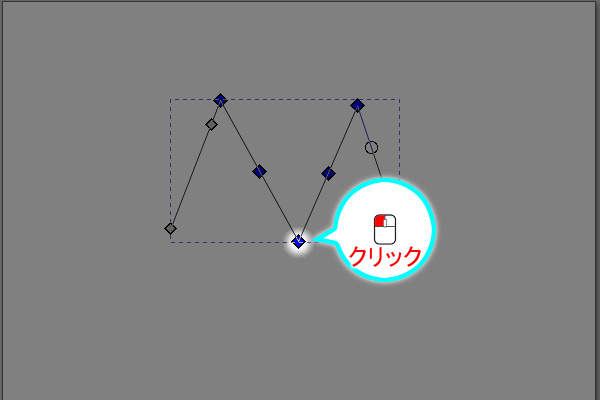

上図のように中央部の谷のノードをマウスの左ボタン()でクリックします。

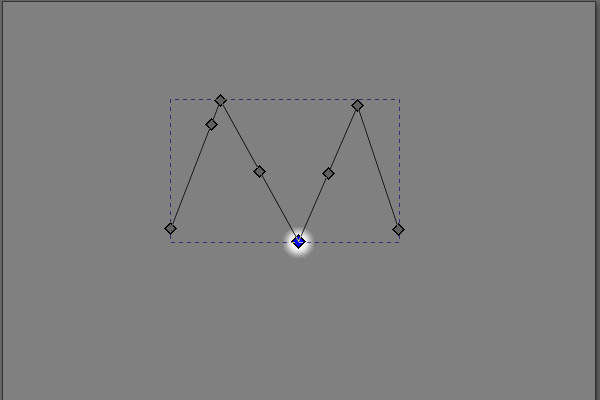

上図のように中央部の谷のノードのみが選択されます。 では、このノードを削除しましょう。

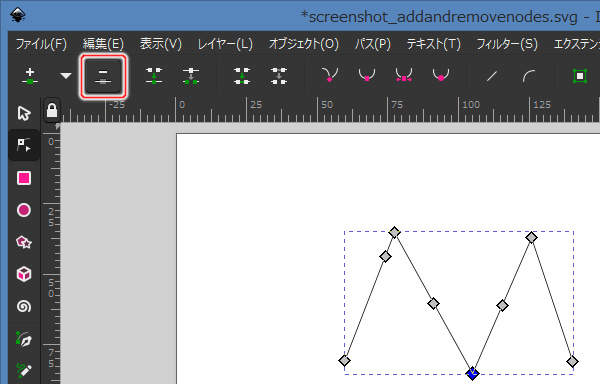

上図のように画面上部にあるツールコントロールの[選択したノードを削除]ボタン()を押します(またはキーボードのBACKSPACEキーかDELETEキーを押します)。

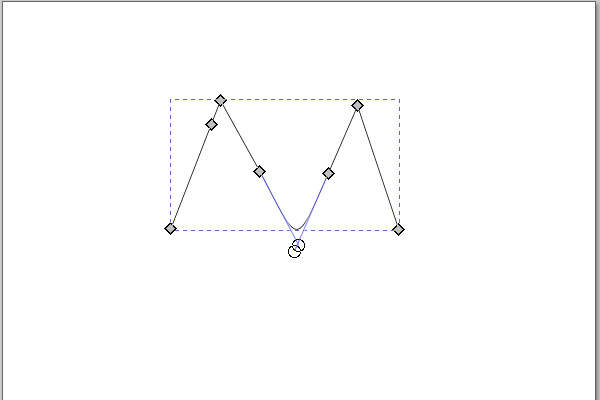

上図のように選択中のノードが削除されます。 そして注目すべきなのが、"M"の形状が崩れていないことです。 ノードが削除されましたが、谷の部分の形状が維持されています。

このように[選択したノードを削除]ボタン()でノードを削除した場合は、形状ができるだけ維持されるように隣接するノードのハンドルが調整されます。

最後に、形状を維持せずにノードを削除する方法を紹介します。 今度は右側の山のノードを削除してみましょう。 対象のノードを選択します。

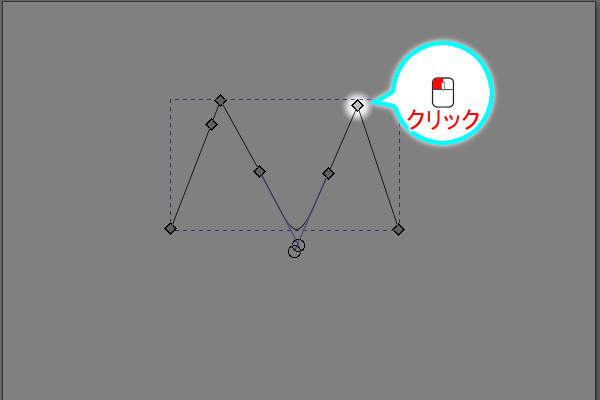

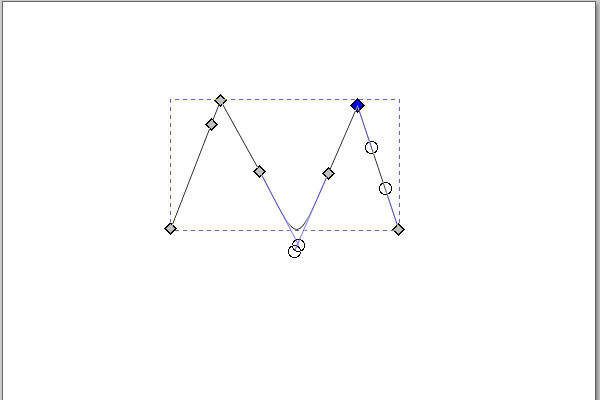

上図のように右側の山のノードをマウスの左ボタン()でクリックします。

上図のように右側の山のノードのみが選択されます。 では、このノードを形状は維持せずに削除しましょう。

キーボードのCTRL + BACKSPACEキーを押します(または、CTRL + DELETEキーを押します)。

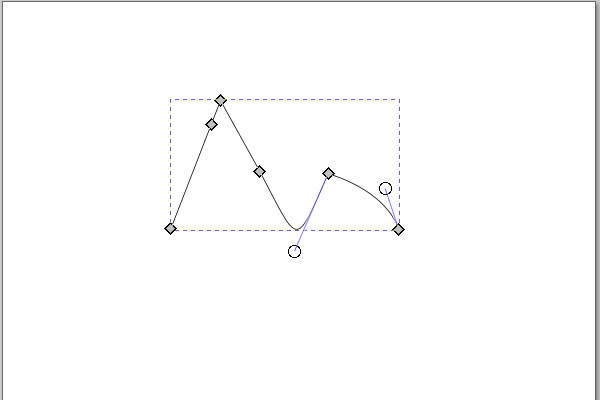

上図のように選択中のノードが削除されます。 見ての通り、形状は維持されていません。

このように、CTRLキーを押しながらBACKSPACEキーかDELETEキーを押すことで形状を維持しない削除が行えます。
