画像データ処理の基礎知識

ビデオカードの構造と動作

《POINT》

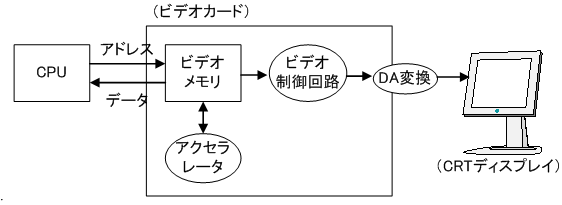

ビデオ制御回路は定期的にビデオメモリにアクセスしてデータを読み込み、ディスプレイに出力（描画）する。つまり、ビデオメモリの特定の場所に表示したい文字や画像を書き込むと、ビデオ制御回路が定期的に（勝手に）表示するということである。

ビデオメモリ使用量の話

色数８，１６，２４ビットのそれぞれで、VGA（640×480ピクセル）の大きさを持つ画像はどれだけのビデオメモリが必要なのかを考える。

1.８ビットカラー
６４０×４８０×８（ビット）÷８　＝　３０７，２００バイト（約０．３Ｍバイト）
2.１６ビットカラー
６４０×４８０×１６（ビット）÷８　＝　６１４，４００バイト（約０．６Ｍバイト）
3.２４ビットカラー
６４０×４８０×２４（ビット）÷８　＝　９２１，６００バイト（約０．９Ｍバイト）

ついでにSVGA（800×600ピクセル）、XGA（1024×768ピクセル）の画像についても考える。

1.SVGA８ビットカラー
８００×６００×８（ビット）÷８　＝　４８０，０００バイト（約０．５Ｍバイト）
2.SVGA１６ビットカラー
８００×６００×１６（ビット）÷８　＝　９６０，０００バイト（約０．９Ｍバイト）
3.SVGA２４ビットカラー
８００×６００×２４（ビット）÷８　＝　１，４４０，０００バイト（約１．４Ｍバイト）
1.XGA８ビットカラー
１０２４×７６８×８（ビット）÷８　＝　７８６，４３２バイト（約０．８Ｍバイト）
2.XGA１６ビットカラー
１０２４×７６８×１６（ビット）÷８　＝　１，５７２，８６４バイト（約１．５Ｍバイト）
3.XGA２４ビットカラー
１０２４×７６８×２４（ビット）÷８　＝　２，３５９，２９６バイト（約２．３Ｍバイト）
