L2スイッチとL3スイッチの違いについてです。
目次

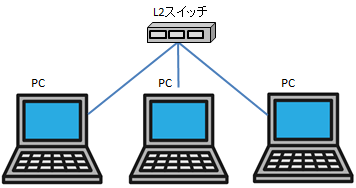

L2スイッチ
- L2スイッチは各ポートにつながっている機器のMACアドレスを記憶しています。
→MACアドレスを元にして送信相手にのみ信号を流します。
→複数の通信を同時に処理できます。 - OSI参照モデルのデータリンク層(第2層)で動作する機器です。
→第2層のスイッチ＝レイヤ2のスイッチ - スイッチングハブとも呼ばれます。
- 製品によっては、VLANを設定することが可能です。
→VLANとは、Virtual LANの略でLANをいくつかの仮想的なネットワークに分割することです。
→ただし、L2スイッチではVLAN間の通信はできません。
以下は、AmazonにあるL2スイッチです。
以下は、Amazonにあるスイッチングハブです。
リピータハブ
- リピータハブは、1つの機器から受け取った信号をすべての回線に流します。
- 機器の台数が増えるとデータの衝突が起こりやすくなり通信速度が遅くなります。
- L2スイッチが普及する前は、主流の機器でした。
- パケットキャプチャ用として使えます。
- OSI参照モデルの物理層(第1層)で動作する機器です。
以下は、Amazonにあるリピーターハブです。

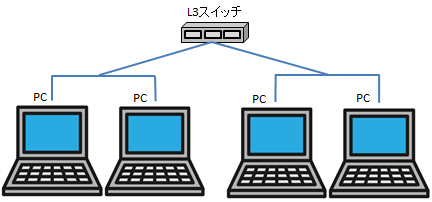

L3スイッチ
- L2スイッチの進化版です。L2スイッチの機能とIPアドレスのルーティング機能を持っています。
→VLANの設定が可能です。
→VLAN間を通信することが可能です。(L2スイッチでは不可) - OSI参照モデルのネットワーク層(第3層)で動作する機器です。
→第3層のスイッチ＝レイヤ3のスイッチ - 主に大企業のフロアやビル全体のLANをまとめるのに使用されます。
- 一般的にイーサネットに特化しています。
以下は、AmazonにあるL3スイッチです。
ルーターとL3スイッチの違い
- ルーターは、WAN接続で使用されることが多いです。
→一般的に、WANで使用する機能がそろっています。 - L3スイッチは、LAN内で使用されることが多いです。
→一般的に、ポート数が多く高速転送を得意としています。
以下は、Amazonにあるルーターです。この製品はネットワーク技術者の勉強用としても売れています。
デフォルトゲートウェイ
- 外部のネットワークに通信する時に指定するルータやL3スイッチなどのことです。
→IPアドレスを指定します。 - ネットワークの出入り口にあたります。
