MACアドレスを取得するプロトコル (ARP)

nas

MACアドレスを取得するプロトコル(ARP)についてです。

目次

ARP (アープ)

  • 通信先のMACアドレスを取得するプロトコルです。
    →LAN内や無線LAN内で相手方のPCに通信しようとする時は、MACアドレスが必要です。
  • ARPは、Address Resolution Protocolの略です。

ARPでMACアドレスを取得する流れ

192.168.0.5のパソコンが、192.168.0.7へ初めて通信する場合です。

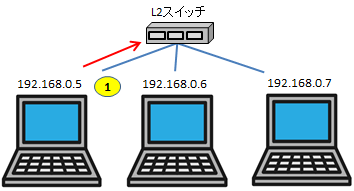

１．192.168.0.5のパソコンがARPで「IPアドレスが192.168.0.7のMACアドレスを教えて下さい。」と投げます。

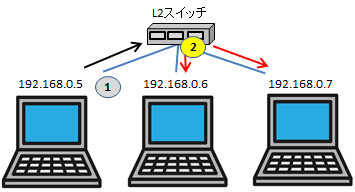

２．L2スイッチ(スイッチングハブ)は、ARPを受け取るとポートに繋がっている他の全てのパソコン転送します。
ブロードキャストといいます。

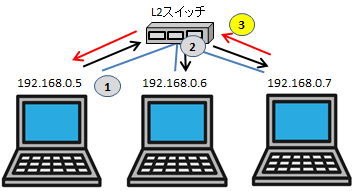

３．該当の192.168.0.7のパソコンがARPで「私のMACアドレスはXXXです。」と返します。



４．取得したMACアドレスはIPアドレスとセットでARPテーブルに保存され、以降はARPテーブルを参照して通信します。
ARPテーブルには保存期間があります。保存期間が過ぎると再度取得します。

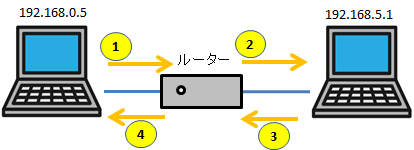

セグメントが異なる場合

  • セグメントが異なる場合は、ブロードキャストしても相手方のパソコンには届きません。
  • そのため、ARPをデフォルトゲートウェイ(ルーター)に送り、返してもらいます。

MACアドレス

  • ネットワークに接続する機器に設定されている番号です。
  • 原則として全世界で一意に割り当てられる番号です。
    →MACアドレスが変更可能なネットワーク機器も販売されています。
  • MACアドレスは、Media Access Control addressの略です。
  • 以下は、wikiのMACアドレスのページです。
    https://ja.wikipedia.org/wiki/MAC%E3%82%A2%E3%83%89%E3%83%AC%E3%82%B9

arpコマンド

arpコマンドは、キャッシュされているARPテーブルの表示や設定をすることができます。
以下は、コマンドプロンプトでの入力例です。

例：arp -a　・・・ARPテーブルを表示する。
