横向きの折れ線グラフを作成する

横棒グラフに折れ線グラフを重ねた複合グラフを応用することで、横向きの折れ線グラフを作成することができます。
- 横棒グラフと折れ線グラフの複合グラフを作成する　を参考にして作成しています。
ダミー1、ダミー2のデータ列を使って折れ線部分をプロットします。
- ダミー1は折れ線にするためのデータ、ダミー2は横棒のデータになります。

データリスト

下表のように、G列にダミーとして0.5から1刻みの値を入力しています。

なぜ、0.5なのかといった疑問がある方は、グラフが完成したのち、G列の値を変更するとわかると思います。

	B	C	D	E	F	G
2	支店別売上高
3		福岡支店	宮崎支店	鹿児島支店	ダミー1	ダミー2
4	10月	12,100,000	6,500,000	9,000,000	0.5	0
5	11月	13,800,000	7,500,000	8,100,000	1.5	0
6	12月	15,000,000	7,800,000	9,500,000	2.5	0
7	1月	11,200,000	6,200,000	8,100,000	3.5	0
8	2月	10,000,000	6,000,000	7,800,000	4.5	0
9	3月	11,100,000	7,800,000	8,800,000	5.5	0

作成手順例

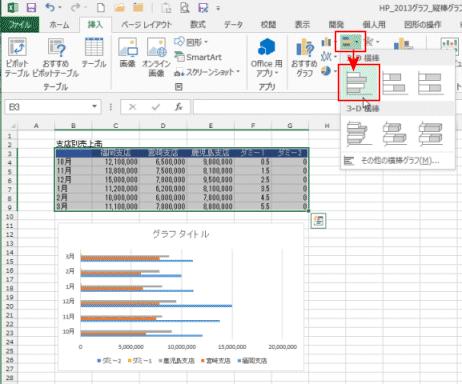

1. グラフ化するデータ範囲を選択します。
  [挿入]タブの[横棒グラフの挿入]→[集合横棒]を実行します。

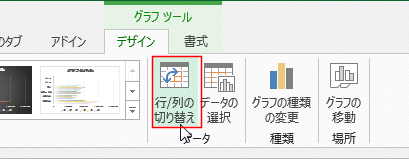

  - Y軸(縦軸)が支店名になった時は、「行/列の切り替え」を実行します。
2. グラフツールの[デザイン]タブで、[グラフの種類の変更]を実行します。

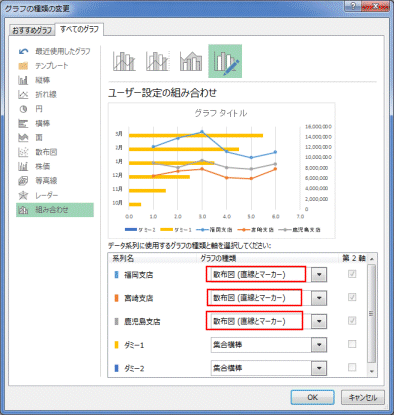

3. 系列「福岡支店」「宮崎支店」「鹿児島支店」のグラフの種類の[▼]ボタンをクリックして、「散布図(直線とマーカー)」を選択します。

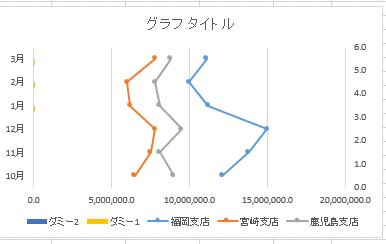

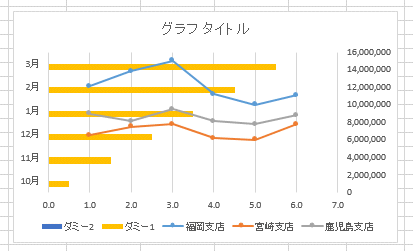

4. 下図のようになりました。
5. グラフツールの[デザイン]タブで、[データの選択]を実行します。

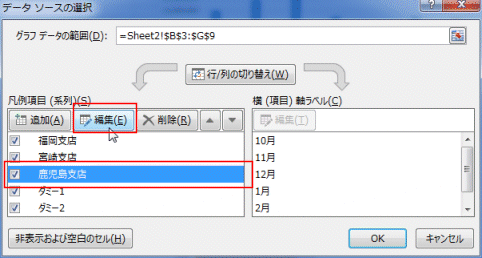

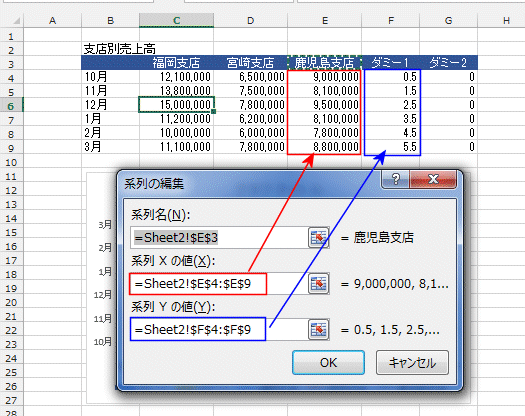

6. 系列「鹿児島支店」を選択して[編集]ボタンをクリックします。
7. 系列「鹿児島支店」のXの値にデータリストのデータ部分、系列のYの値にデータリストのダミー1の値の部分を指定します。
  - 系列「鹿児島支店」を選択して、カラーリファレンスを利用して設定することもできます。

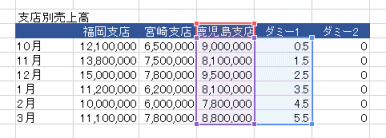

    カラーリファレンスでは下図のように設定します。
8. 他の系列も同様に指定します。

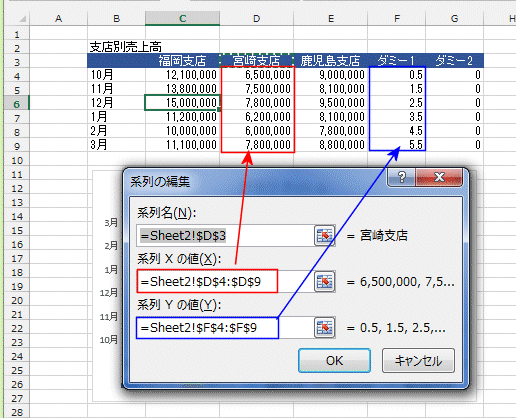

  - 下図は「宮崎支店」の設定です。

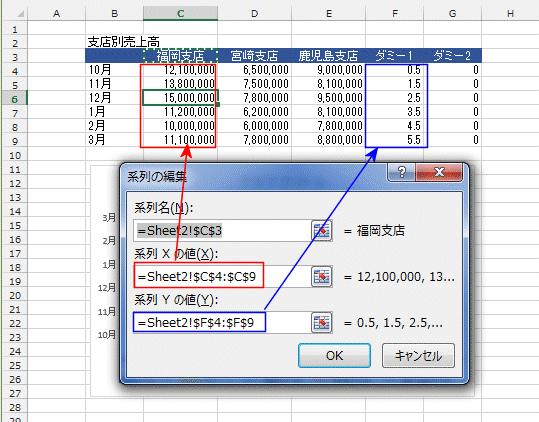

  - 下図は「福岡支店」の設定です。
9. 横向きの折れ線グラフができました。
  - 系列「ダミー1」がY軸(縦軸)にうっすらと見えています。

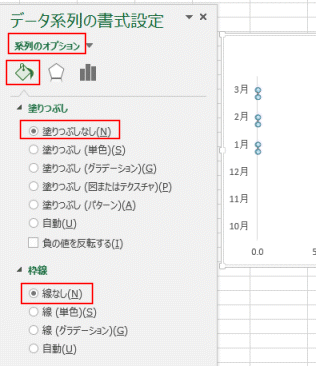

    系列のオプションで塗りつぶしなし、枠線を「線なし」として見えなくすることができます。

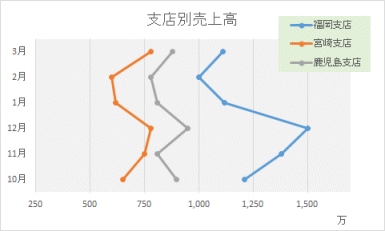

10. グラフタイトルや書式などを設定して完成としました。
  Y軸の目盛と凡例の「ダミー」は選択して[Delete]キーで削除できます。
第2横軸を使いたい？

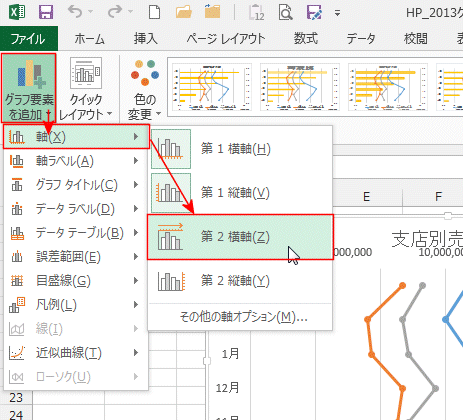

1. グラフツールの[デザイン]タブで、[グラフ要素を追加]→[軸]→[第2横軸]を選択します。

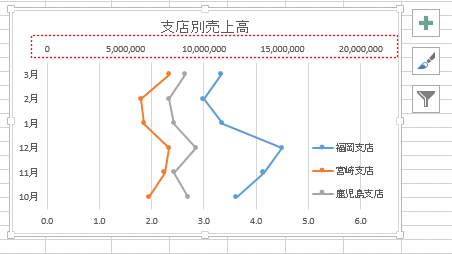

2. 第2横軸が表示されました。

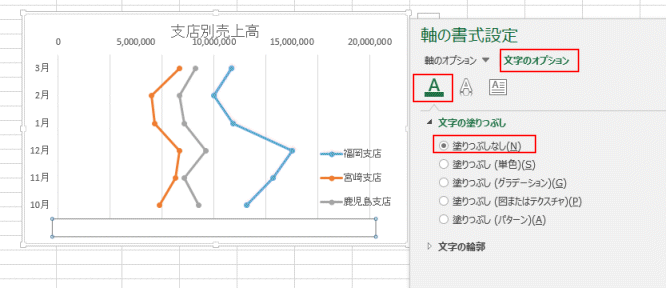

3. 横軸を選択して、フォントの塗りつぶしを「塗りつぶしなし」として見えないようにしました。

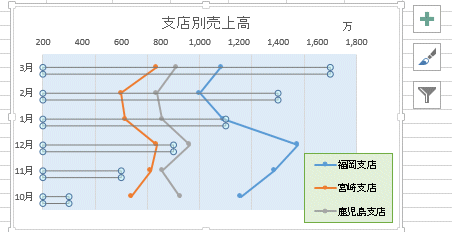

  - 横軸は不要ですので、選択して[Delete] キーで削除しようとすると・・・ところが・・・・Excel2013が応答なし・・・・となり操作不能となってしまいました。
    横軸を「ダミー1」が使用しているためです。
    (横棒のダミー1は塗りつぶしなしで見えなくしているため分かりにくいのですが、データ自体はグラフ作成に必要なものですので仕方がないことです)。

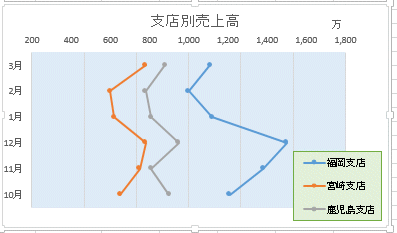

4. 第2横軸の単位を「万」にしたりして、下図のように変更しました。
