エクセル2010基本講座：第2軸を使った片対数グラフがおかしい？

第2軸を使った散布図　　　　topへ

• X軸を対数目盛にすると、第2軸の目盛が対数目盛にならない・・・といったことが起こるようです。
  (某掲示板にて質問がされていました)
• この現象を確認するため、Office2010が単体でインストールしてあるPCで試しました。
  なお、この現象を再現した時のバージョンは14.0.6129.5000でした。　(2013/9/10追記)
  Office2010とOffice2013などをインストールしているPCではこの現象は見られませんでした。
  • Office2010 SP2にバージョンアップすることでこの現象は出なくなりました。
    Excel2010 SP2にバージョンアップするとバージョンは14.0.7015.1000　となりました。
    • Office 2010 のサービス パック 2 の説明 をご覧ください。
      http://support.microsoft.com/kb/2687455
• 現象の再現とその対策

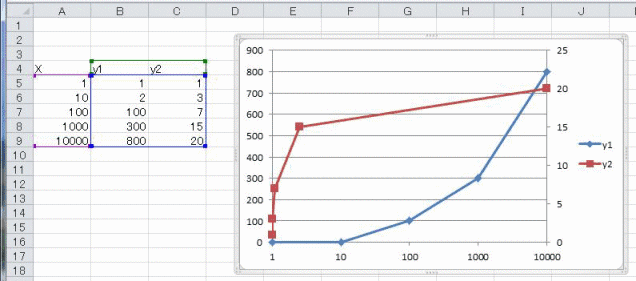

  1. 下図のA4:C9のデータを使って散布図を作成しました。
     系列ｙ2を右クリックして第2軸に設定しました。
     X軸をダブルクリックして、書式設定で「対数目盛を表示する」にしました。片対数グラフにしています。

  2. 上記グラフをみると、系列「ｙ2」のデータは（1,1）、（10,3）、（100,7）・・・となっているのですが、プロットされている位置がおかしくなっています。

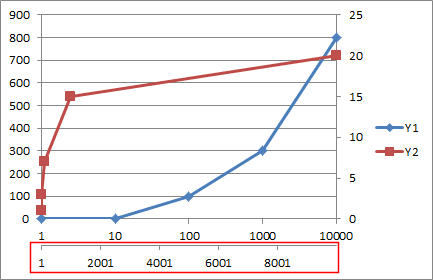

  3. 第2軸横(値)軸を表示すると原因が分かりやすくなります。

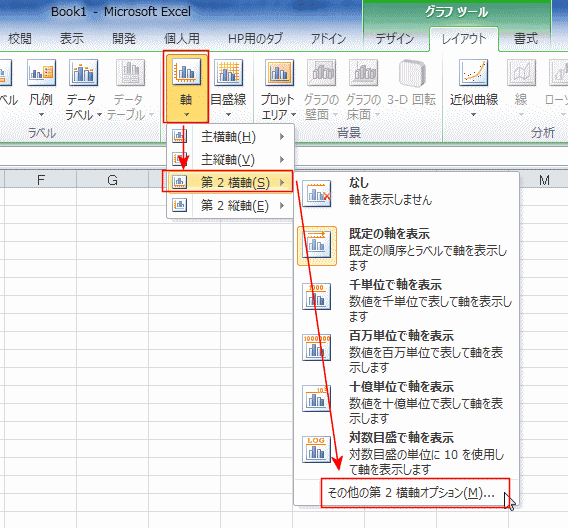

  4. グラフツールの[レイアウト]タブを選択します。
     [軸]→[第2横軸]→[その他の第2横軸オプション]を実行して設定を確認します。

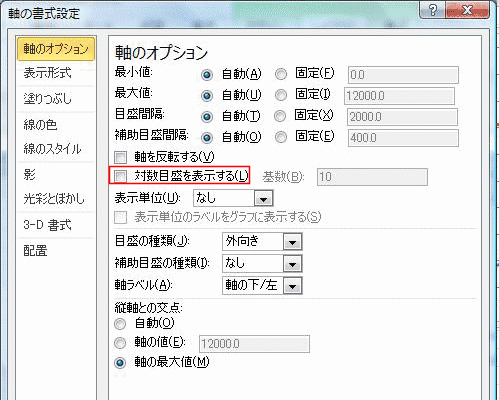

  5. 軸のオプションで「対数目盛を表示する」のチェックが入っていません。
     「対数目盛を表示する」にチェックを入れます。

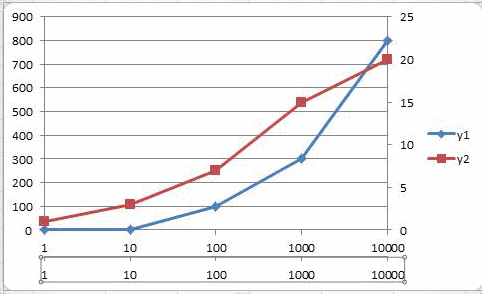

  6. 第2横軸が対数目盛になったのが確認できます。
     同じメモリが2つ表示されていますので、第2横軸の方を選択して[Delete]キーで削除します。

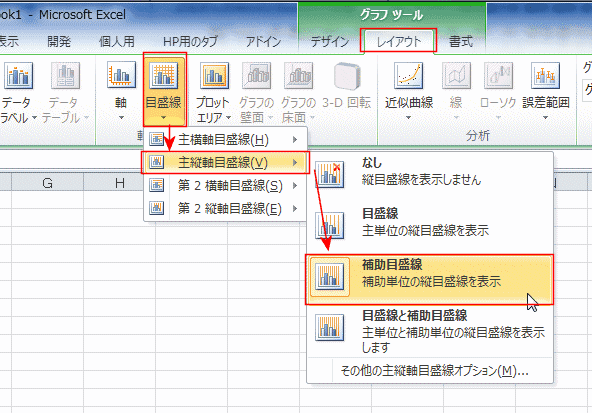

  7. グラフツールの[レイアウト]タブを選択します。
     [目盛線]→[主縦軸目盛線」→[補助目盛線]を実行して、補助目盛線を表示すると、片対数グラフであるのかわかりやすくなります。

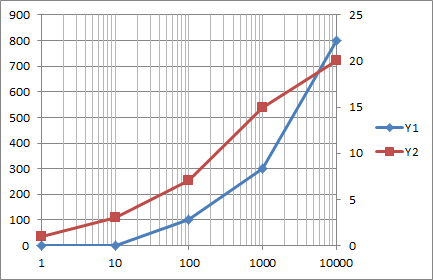

  8. 下図のように期待したグラフになりました。
