エクセル2010基本講座：グラフを利用して画像を切り替える(円グラフ)

円グラフの例　　　　　Topへ

• グラフを利用して画像を切り替える方法です。
  ここでは円グラフでの例を示します。
• 円グラフを使った例
  1. 使用する画像の数と同じだけのデータリストを作成します。
     ここでは4枚の図(画像)を使用しますので、下図のようにリストを作成します。
     ポイントは4個のセルに1と入力しているところです。

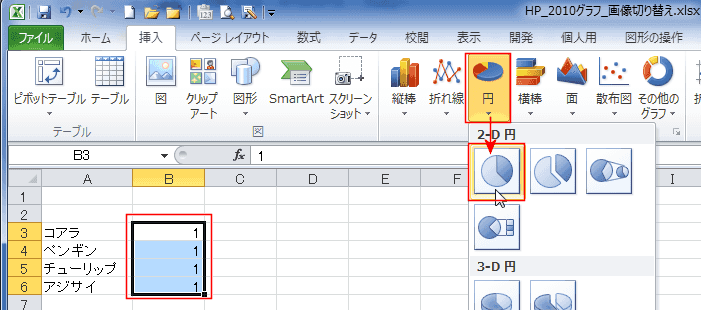

  2. B3:B6セルを選択します。
     [挿入]タブの[円]→[積み上げ縦棒]を選択します。

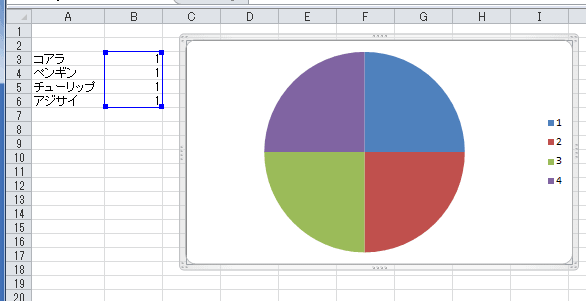

  3. 円グラフが作成されました。

  4. 円グラフの各要素に画像を割り当てます。
     「要素1」を２回クリック(ダブルクリックではありません)して選択します。

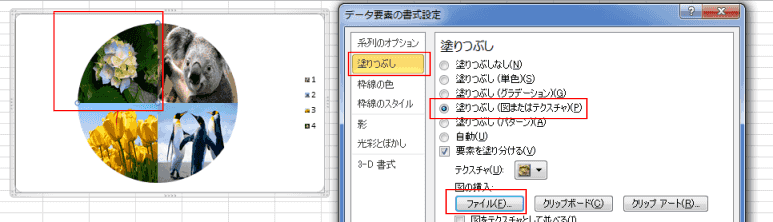

     選択したグラフ要素をダブルクリックして、「データ系列の書式設定」ダイアログボックスを表示します。
     「塗りつぶし」を選択して、「塗りつぶし(図またはテクスチャ)」にチェックを入れます。
     [ファイル]ボタンをクリックして、使用する画像ファイルを選択します。
     要素１〜4を下図のように画像で塗りつぶします。


画像を切り替える仕組みを設定する 　　　　　Topへ

• スピンボタンで画像を切り替える例

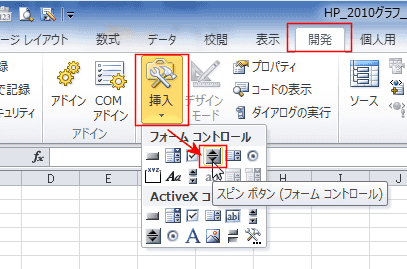

  1. [開発]タブの[挿入]→[スピンボタン(フォームコントロール)]をクリックします。
     シート上でドラッグして、スピンボタンを挿入します。

  2. スピンボタンを右クリックして、[コントロールの書式設定]を選択します。

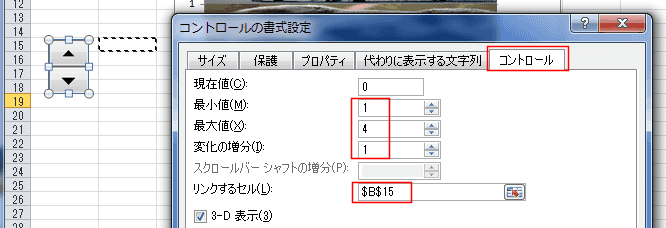

  3. [コントロール]タブを選択して、リンクするセルに B15 セルを指定しました。
     最小値に「1」、最大値に「4」、変化の増分に「1」を設定します。最大値は切り替える画像の数と同じにします。

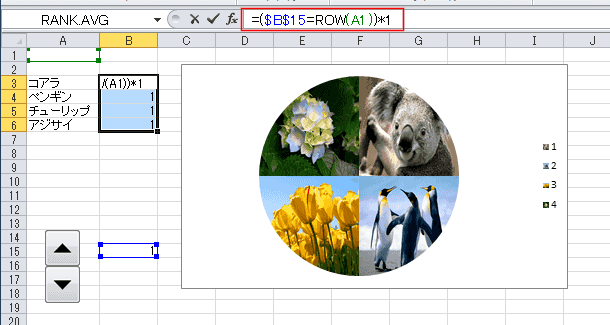

  4. B3:B6セルを選択して、数式バーに =($B$15=ROW(A1))*1 と入力して、[Ctrl]+[Enter]で選択範囲すべてに数式を入力します。

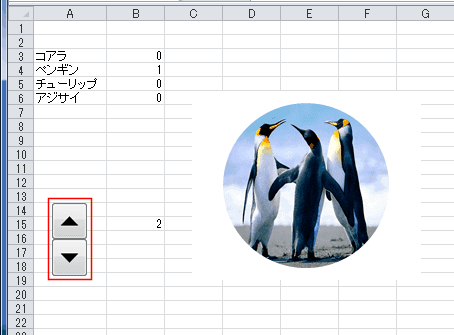

  5. スピンボタンをクリックすると、B15セルの値が変化して画像が切り替わりました。
     • グラフの不要な部分は削除して、グラフの形状などを整えます。
       詳細は　グラフの書式を整える をご覧ください。
