DIBSectionをBMPファイルに保存する

概要：DIBSectionをBMPファイルに保存する関数を作成します

DDBをBMPファイルに保存する事はできません。
読む込む関数はあるのに不便ですね。
従って、DIBとして扱う事でBMPファイルに保存していきます。

■DIBSectionをBMPファイルに保存する

前述のように、DDBをBMPファイルに保存する事はできないので、
DIBとして扱う事でBMPファイルに保存していきます。
って事は、前節の関数がそのまま使える？
そうです、前節の関数をそのまま使ってDIBSectionをBMPファイルに保存します。

■関数の呼び出し

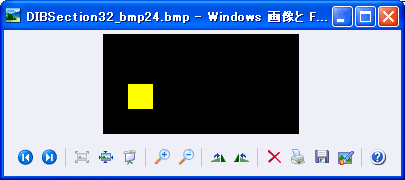

32ビットDIBSectionを作成して、24ビットBMPファイルとして保存してみます。

#include<windows.h>
#include"SaveDIB.h"

#define WIDTH   197
#define HEIGHT  100

LRESULT CALLBACK WindowProc(HWND hWnd,UINT uMsg,WPARAM wParam,LPARAM lParam)
{
    HDC hdc;
    PAINTSTRUCT ps;
    static BITMAPINFO bmpInfo;
    static LPDWORD lpPixel;
    static HBITMAP hBitmap;
    static HDC hMemDC;
    int x,y;

    switch(uMsg) {
        case WM_CREATE:
            //DIBの情報を設定する
            bmpInfo.bmiHeader.biSize=sizeof(BITMAPINFOHEADER);
            bmpInfo.bmiHeader.biWidth=WIDTH;
            bmpInfo.bmiHeader.biHeight=HEIGHT;
            bmpInfo.bmiHeader.biPlanes=1;
            bmpInfo.bmiHeader.biBitCount=32;
            bmpInfo.bmiHeader.biCompression=BI_RGB;
            //DIBSection作成
            hdc=GetDC(hWnd);
            hBitmap=CreateDIBSection(hdc,&bmpInfo,DIB_RGB_COLORS,(void**)&lpPixel,NULL,0);
            hMemDC=CreateCompatibleDC(hdc);
            SelectObject(hMemDC,hBitmap);
            ReleaseDC(hWnd,hdc);

            //描画
            for(y=25;y<50;y++){
                for(x=25;x<50;x++){
                    lpPixel[x+y*WIDTH]=0x00ffff00;     //黄
                }
            }
            //BMPファイルに保存
            SaveDIB("DIBSection32_bmp24.bmp",(LPBYTE)lpPixel,&bmpInfo);
            return 0;
        case WM_DESTROY:
            //自らlpPixelを解放するべからず
            DeleteDC(hMemDC);
            DeleteObject(hBitmap); //BMPを削除した時、lpPixelも自動的に解放される
            PostQuitMessage(0);
            return 0;
        case WM_PAINT:
            hdc=BeginPaint(hWnd,&ps);
            //表画面へ転送
            BitBlt(hdc,0,0,WIDTH,HEIGHT,hMemDC,0,0,SRCCOPY);
            EndPaint(hWnd,&ps);
            return 0;
    }
    return DefWindowProc(hWnd,uMsg,wParam,lParam);
}

★☆　ダウンロード　☆★

次に、24ビットDIBSectionを作成して、24ビットBMPファイルとして保存してみます。

#include<windows.h>
#include"SaveDIB.h"

#define WIDTH           197
#define HEIGHT          100
#define BITCOUNT        24

LRESULT CALLBACK WindowProc(HWND hWnd,UINT uMsg,WPARAM wParam,LPARAM lParam)
{
    HDC hdc;
    PAINTSTRUCT ps;
    static BITMAPINFO bmpInfo;
    static LPBYTE lpPixel;
    static HBITMAP hBitmap;
    static HDC hMemDC;
    static int length;
    int x,y;

    switch(uMsg) {
        case WM_CREATE:
            //DIBの情報を設定する
            bmpInfo.bmiHeader.biSize=sizeof(BITMAPINFOHEADER);
            bmpInfo.bmiHeader.biWidth=WIDTH;
            bmpInfo.bmiHeader.biHeight=HEIGHT;
            bmpInfo.bmiHeader.biPlanes=1;
            bmpInfo.bmiHeader.biBitCount=BITCOUNT;
            bmpInfo.bmiHeader.biCompression=BI_RGB;
            //DIBSection作成
            hdc=GetDC(hWnd);
            hBitmap=CreateDIBSection(hdc,&bmpInfo,DIB_RGB_COLORS,(void**)&lpPixel,NULL,0);
            hMemDC=CreateCompatibleDC(hdc);
            SelectObject(hMemDC,hBitmap);
            ReleaseDC(hWnd,hdc);

            //4の倍数に補正
            if(WIDTH*(BITCOUNT/8)%4) length=WIDTH*(BITCOUNT/8)+(4-WIDTH*(BITCOUNT/8)%4);
            else length=WIDTH*(BITCOUNT/8);
            //描画
            for(y=25;y<50;y++){
                for(x=25;x<50;x++){
                    lpPixel[(x*3  )+y*length]=255;    //B
                    lpPixel[(x*3+1)+y*length]=255;    //G
                    lpPixel[(x*3+2)+y*length]=0;      //R
                }
            }
            //BMPファイルに保存
            SaveDIB("DIBSection24_bmp24.bmp",lpPixel,&bmpInfo);
            return 0;
        case WM_DESTROY:
            //自らlpPixelを解放するべからず
            DeleteDC(hMemDC);
            DeleteObject(hBitmap); //BMPを削除した時、lpPixelも自動的に解放される
            PostQuitMessage(0);
            return 0;
        case WM_PAINT:
            hdc=BeginPaint(hWnd,&ps);
            //表画面へ転送
            BitBlt(hdc,0,0,WIDTH,HEIGHT,hMemDC,0,0,SRCCOPY);
            EndPaint(hWnd,&ps);
            return 0;
    }
    return DefWindowProc(hWnd,uMsg,wParam,lParam);
}

★☆　ソースファイルの表示　☆★

8ビットDIBSectionは作れません。
SaveDIB関数については前節をご覧下さい。
