グラフの向きを変更

ウォーターフォールグラフではX軸とY軸の表示する位置を入れ替えて表示することが可能です。

「createWaterfallChart」メソッドを使ってオブジェクトを作成する時の5番目の引数で指定します。指定できる値は次のいずれかです。

PlotOrientation.VERTICAL
PlotOrientation.HORIZONTAL

PlotOrientation.VERTICALとPlotOrientation.HORIZONTALを指定した場合ではX軸とY軸の位置関係が入れ替わるだけです。

実際には次のように記述します。

DefaultCategoryDataset data = new DefaultCategoryDataset();
JFreeChart chart =
    ChartFactory.createWaterfallChart("売り上げ分析",
                                      "項目",
                                      "金額",
                                      createData(),
                                      PlotOrientation.HORIZONTAL,
                                      true,
                                      false,
                                      false);

サンプルプログラム

では簡単なサンプルを作成して試してみます。

Test3_1.java

import org.jfree.chart.JFreeChart;
import org.jfree.chart.ChartFactory;
import org.jfree.data.category.DefaultCategoryDataset;
import org.jfree.chart.plot.PlotOrientation;

import javax.swing.JFrame;
import java.awt.BorderLayout;
import org.jfree.chart.ChartPanel;

public class Test3_1 extends JFrame{
  public static void main(String[] args) {
    Test3_1 frame = new Test3_1();

    frame.setDefaultCloseOperation(JFrame.EXIT_ON_CLOSE);
    frame.setBounds(10, 10, 500, 500);
    frame.setTitle("グラフサンプル");
    frame.setVisible(true);
  }

  Test3_1(){
    DefaultCategoryDataset data = new DefaultCategoryDataset();
    JFreeChart chart = ChartFactory.createWaterfallChart("売り上げ分析",
                                                     "項目",
                                                     "金額",
                                                     createData(),
                                                     PlotOrientation.HORIZONTAL,
                                                     true,
                                                     false,
                                                     false);

    ChartPanel cpanel = new ChartPanel(chart);
    getContentPane().add(cpanel, BorderLayout.CENTER);
  }

  private DefaultCategoryDataset createData(){
    DefaultCategoryDataset data = new DefaultCategoryDataset();

    data.addValue(1300, "A商品", "売上原価");
    data.addValue(700, "A商品", "販売管理費");
    data.addValue(150, "A商品", "営業外損益");
    data.addValue(250, "A商品", "経常利益");
    data.addValue(2400, "A商品", "売上");

    return data;
  }
}

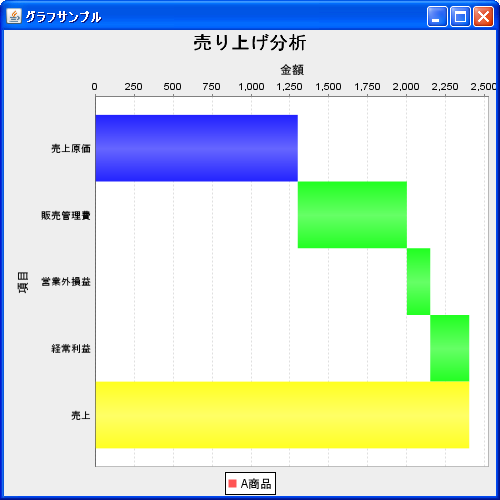

上記をコンパイルした後で実行すると次のようにJavaアプリケーションが起動します。
